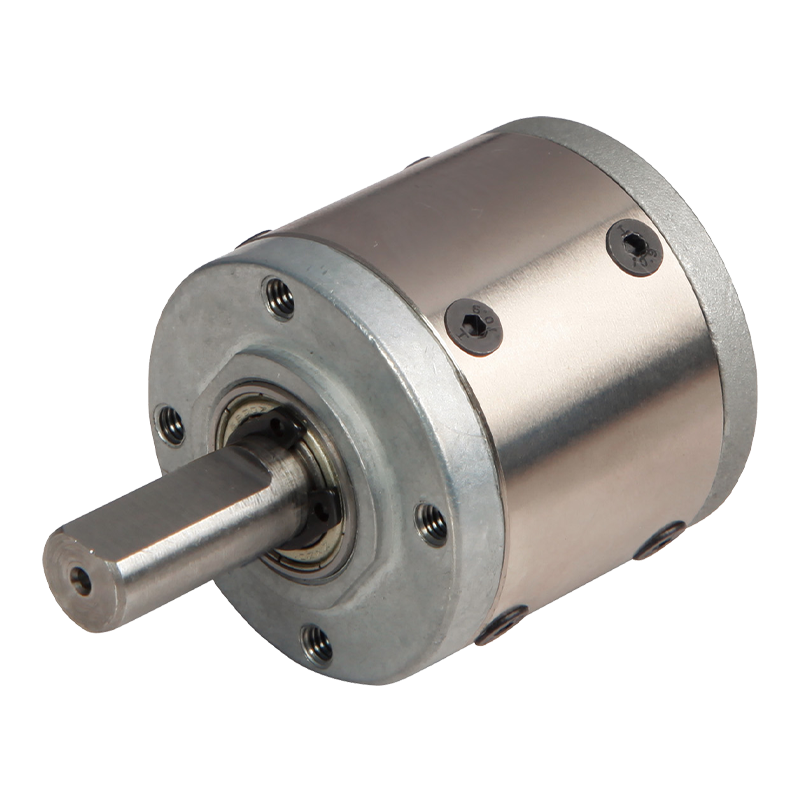

Hộp số hành tinh 42JX100K 42mm 1-10N.m

Hộp số hành tinh 42JX100K 42mm 1-10N.m

Hộp số hành tinh 42JX100K là hộp số hành tinh 42mm hiệu suất cao được thiết kế cho các ứng dụng khác nhau yêu cầu điều khiển mô-men xoắn chính xác. Phạm vi tải tối đa cho phép của hộp số này là từ 1N.m đến 10N.m, đáp ứng các yêu cầu tải khác nhau. Vật liệu bánh răng bên trong của nó bao gồm kim loại loại E và bột kim loại loại F, đảm bảo độ chính xác và độ bền cao. Vòng bi trục đầu ra sử dụng vòng bi lăn và vòng bi, có tải trọng hướng tâm tối đa cho phép là 80N và tải trọng trục tối đa cho phép là 30N. Hành trình xuyên tâm và hành trình hướng trục được kiểm soát tương ứng trong phạm vi 0,06 mm và 0,3 mm, đảm bảo vận hành trơn tru và chính xác. Ngoài ra, hiệu suất truyền động của hộp số này đạt tới 90%, với mô-men xoắn định mức là 1N.m và mô-men xoắn dung sai tức thời gấp ba lần mô-men xoắn định mức. Phạm vi nhiệt độ hoạt động là từ -10oC đến 80oC, với phạm vi sử dụng độ ẩm tương đối từ 20% đến 85%RH. Tốc độ đầu vào được đề xuất là 4000 vòng / phút và hướng đầu vào và đầu ra là như nhau. Các thông số này giúp Hộp số hành tinh 42JX100K được áp dụng rộng rãi trong tự động hóa công nghiệp, thiết bị máy móc và các lĩnh vực khác.

  • Hộp số hành tinh 42JX100K 42mm 1-10N.m

+86 0579-86817938-836

[email protected]

Hộp số hành tinh động cơ DC 42mm 42JX100K

Hộp số hành tinh 42mm,

Phạm vi tải cho phép: 1 N.m〜10N.m

Hộp số hành tinh

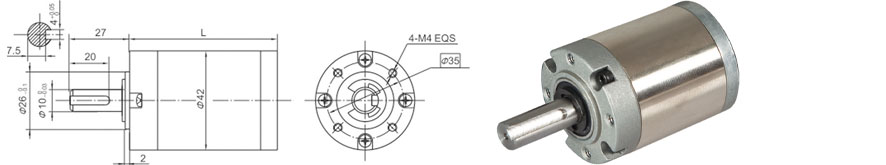

Kích thước

tham số

Thông số tỷ số truyền

Tỷ số truyền

Kích thước L

Giai đoạn 1

3,7 ~ 5,2

31.5

Giai đoạn 2

14 ~ 27

42.1

Giai đoạn 3

51 ~ 139

52.5

Giai đoạn 4

189 ~ 720

62.9

tham số

tham số

Giai đoạn 1

Giai đoạn 2

Giai đoạn 3

Giai đoạn 4

Hiệu suất truyền tải

90%

81%

73%

66%

Mô-men xoắn dung sai định mức

1 Nm

4N.m

8N.m

10N.m

Mô-men xoắn chịu đựng nhất thời tối đa

Ba lần mô-men xoắn định mức

Nhiệt độ hoạt động

-10oC~ 80oC

Độ ẩm môi trường xung quanh hoạt động

20% ~85%RH

Đề nghị tốc độ đầu vào

4000 vòng/phút

Hướng đầu vào và đầu ra

Cùng hướng

Dữ liệu kỹ thuật

Vật liệu nhà ở

Loại E: Kim loại Loại F: Kim loại bột

Mang ở đầu ra

Vòng bi

Tối đa. Tải xuyên tâm (12 mm từ mặt bích)

80N

Tối đa. tải dọc trục

30N

Hành trình xuyên tâm của trục (gần mặt bích)

.0.06mm

Hành trình dọc trục của trục

.30,3 mm

Phản ứng dữ dội khi không tải

.51,5 °

Lực ép trục, tối đa

150N
