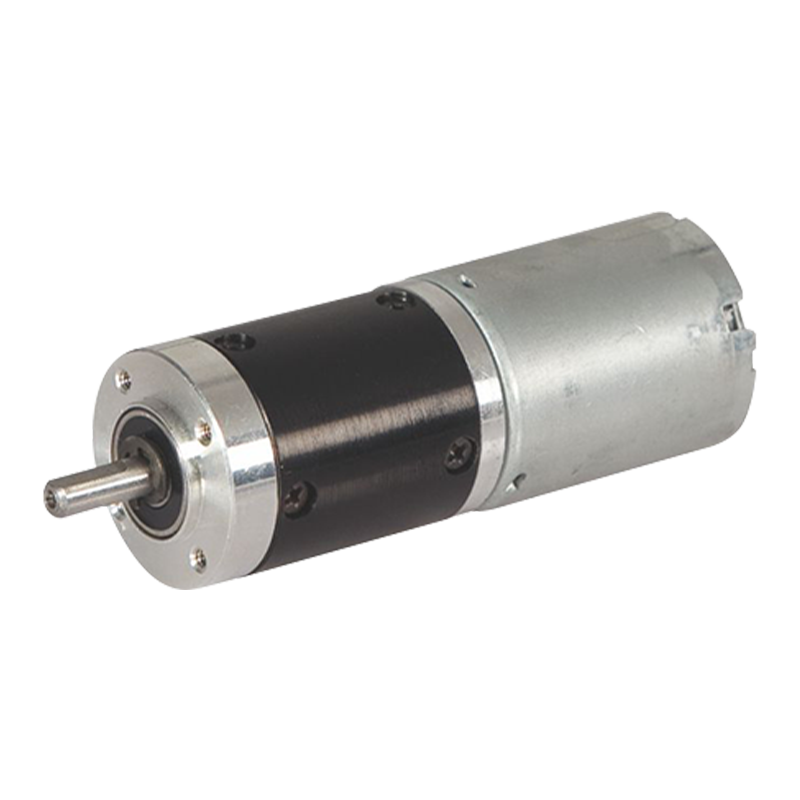

24JN10K/24ZY30 24mm 0.1-1N.m Động cơ bánh răng hành tinh chải nam châm vĩnh cửu DC

24JN10K/24ZY30 24mm 0.1-1N.m Động cơ bánh răng hành tinh chải nam châm vĩnh cửu DC

Động cơ bánh răng hành tinh DC nam châm vĩnh cửu 24JN10K/24ZY30 sử dụng vòng bánh răng bên trong bằng vật liệu kim loại có đường kính ngoài 24mm. Nó hỗ trợ điện áp kép 12V và 24V, tốc độ không tải 3000-6000 vòng/phút. Sản phẩm này có chi phí thấp và hiệu suất cao. Cấu trúc được đơn giản hóa mà không cần bộ chuyển mạch điện tử (chẳng hạn như cảm biến Hall) và thiết kế mạch rất đơn giản. Tổng chi phí thấp hơn 30% - 50% so với giải pháp không chổi than. Nó thường được áp dụng trong các thiết bị gia dụng (máy xay sinh tố, máy hút bụi) và thiết bị tự động hóa giá rẻ. Nó dễ dàng hơn để duy trì với chi phí có thể kiểm soát được. Bàn chải có thể được thay thế sau khi mòn, tránh làm hỏng toàn bộ máy.

  • 24JN10K/24ZY30 24mm 0.1-1N.m Động cơ bánh răng hành tinh chải nam châm vĩnh cửu DC
Download Hỏi đáp sản phẩm
TRƯỚCV：24JN10K/24ZY30 24mm 8000-12000rpm Động cơ bánh răng hành tinh được chải bằng nam châm vĩnh cửu DC
TIẾP THEO：22JXF3K/22ZY38 22mm 0,03-0,3N.m Động cơ bánh răng hành tinh chải nam châm vĩnh cửu DC

+86 0579-86817938-836

[email protected]

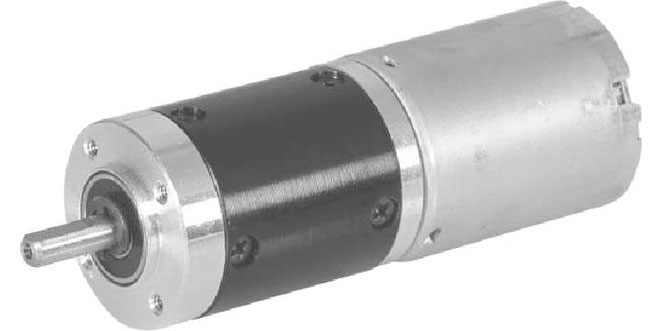

24JN10K/24ZY30(1)

Hộp số hành tinh OD 24mm,

Phạm vi tải cho phép: 0,1N.m~1,0N.m

Động cơ bánh răng hành tinh PM DC (Chất liệu bánh răng vòng: Kim loại)

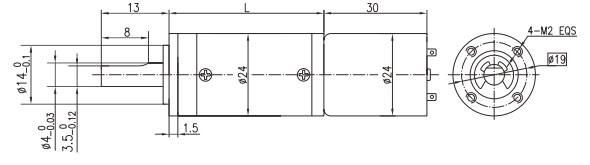

Kích thước

Đường kính của trục đầu ra của hộp số có thể được thực hiệnΦ6, chiều dài trục có thể được thực hiện 20

Dữ liệu kỹ thuật động cơ

loại

Đã xếp hạng

điện áp

VDC

Không tải

tốc độ

r/phút

Không tải

hiện tại

ma

Đã xếp hạng

Tốc độ

r/phút

Đã xếp hạng

mô-men xoắn

mN.m

đầu ra

Quyền lực

W

Đã xếp hạng

hiện tại

ma

Gian hàng

mô-men xoắn

mN.m

Gian hàng

hiện tại

A

24ZY30-1230

12

3000

40

2400

2

0.5

90

10

0.3

24ZY30-1245

12

4500

60

3600

2.5

0.9

170

12.5

0.5

24ZY30-1260

12

6000

70

4800

3

1.5

240

15

1

Dữ liệu kỹ thuật động cơ bánh răng

Cấu hình Động cơ DC 24ZY30-1230 (Động cơ DC 24ZY30-1230)

Tỷ lệ giảm

14

19

27

51

71

100

139

189

264

369

516

720

981

1370

Số lượng bánh răng

2

2

2

3

3

3

3

4

4

4

4

4

5

5

Chiều dài (L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

50.8

50.8

Tốc độ không tải r/min

214

158

111

59

42

30

22

16

11

8.1

5.8

4.2

3.1

2.2

Tốc độ định mức r/min

171

126

89

47

34

24

17

13

9.1

6.5

4.7

3.3

2.4

1.8

Mô-men xoắn định mức Nm

0.023

0.031

0.044

0.074

0.1

0.15

0.2

0.25

0.34

0.48

0.67

0.94

1

1

Tối đa. tải trọng cho phép trong thời gian ngắn N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3

3

3

Cấu hình Động cơ DC 24ZY30-1245 (Động cơ DC 24ZY30-1245)

Tỷ lệ giảm

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Số lượng bánh răng

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Chiều dài (L) mm

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

Tốc độ không tải r/min

1213

869

321

237

167

88

63

45

32

24

17

12

8.7

6.3

Tốc độ định mức r/min

970

695

257

189

133

71

51

36

26

19

14

9.8

7

5

Mô-men xoắn định mức Nm

0.008

0.012

0.028

0.038

0.055

0.093

0.13

0.18

0.25

0.31

0.43

0.6

0.84

1

Tối đa. tải trọng cho phép trong thời gian ngắn N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3

Cấu hình Động cơ DC 24ZY30-1260 (Động cơ DC 24ZY30-1260)

Tỷ lệ giảm

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Số lượng bánh răng

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Chiều dài (L) mm

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

Tốc độ không tải r/min

1617

1158

429

316

222

118

85

60

43

32

23

16

12

8.3

Tốc độ định mức r/min

1294

927

343

253

178

94

68

48

35

25

18

13

9.3

6.7

Mô-men xoắn định mức Nm

0.01

0.014

0.034

0.046

0.066

0.11

0.16

0.22

0.3

0.37

0.51

0.72

1

1

Tối đa. tải trọng cho phép trong thời gian ngắn N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3
