Giải thích về động cơ bước có hộp số: Các loại, mô-men xoắn và cách chọn loại phù hợp

Động cơ bước tiêu chuẩn vốn đã là một thiết bị vô cùng hữu ích—nó di chuyển theo từng bước chính xác, giữ nguyên vị trí mà không cần phanh và không cần cảm biến phản hồi cho việc định vị cơ bản. Nhưng có một loại ứng dụng mà động cơ nguyên bản không hoạt động: tải cần nhiều mô-men xoắn hơn mức động cơ có thể tạo ra, tải có quán tính cao cản trở khả năng tăng tốc hoặc các nhiệm vụ định vị trong đó góc bước 1,8 độ nguyên bản đơn giản là không đủ tốt. Động cơ bước có hộp số giải quyết cả ba vấn đề này cùng một lúc bằng cách gắn hộp số trực tiếp vào trục động cơ. Kết quả là tạo ra một bộ truyền động tích hợp, nhỏ gọn giúp nhân mô-men xoắn, giảm tốc độ, cải thiện độ phân giải và điều chỉnh các tỷ lệ quán tính khó khăn—mà không cần thay đổi một dòng mã điều khiển nào. Hướng dẫn này giải thích cách hoạt động của động cơ bước có hộp số, các loại bánh răng hiện có cung cấp những gì, cách chọn cấu hình phù hợp và vị trí mà các động cơ này hoạt động tốt nhất.

Động cơ bước có hộp số là gì và nó hoạt động như thế nào

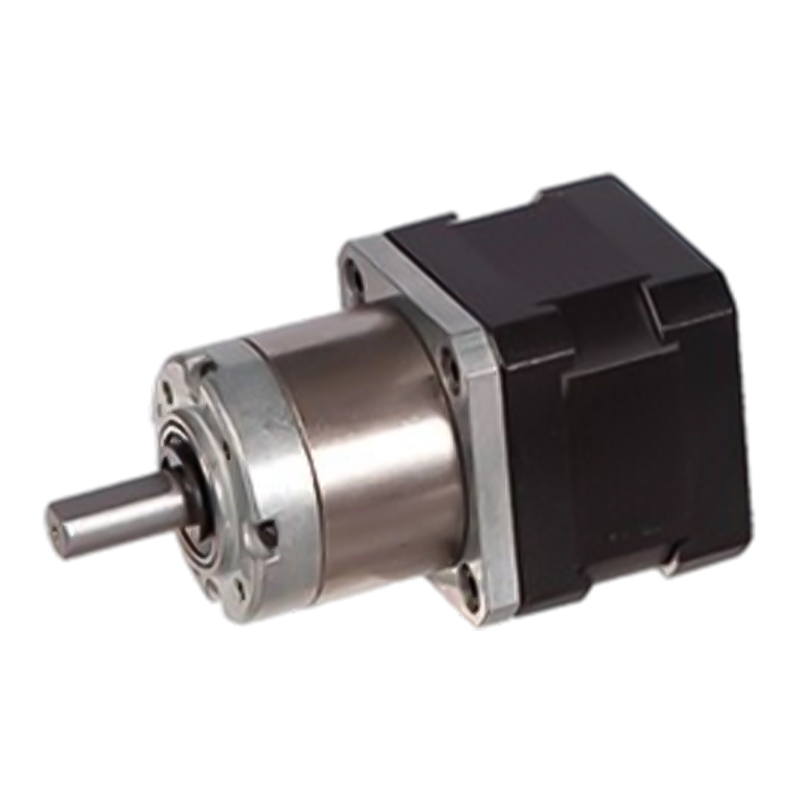

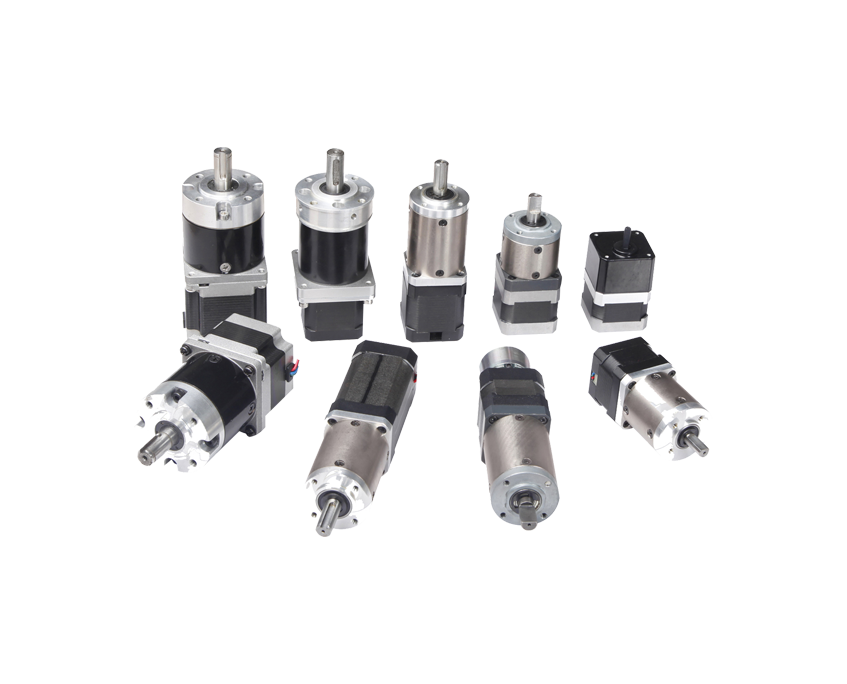

A động cơ bước có hộp số là một bộ phận tích hợp bao gồm một động cơ bước—thường là động cơ bước lai lưỡng cực hai pha—kết hợp trực tiếp với hộp số được gắn vào trục đầu ra của nó. Hộp số được thiết kế và căn chỉnh tại nhà máy, do đó động cơ và hộp số dùng chung một mặt bích lắp duy nhất và tạo ra một giao diện cơ học thống nhất cho máy. Trục động cơ dẫn động đầu vào hộp số; trục đầu ra của hộp số truyền chuyển động tới tải ở tốc độ giảm và mô-men xoắn tăng tương ứng.

Phần động cơ bước hoạt động giống hệt như một động cơ bước độc lập: trình điều khiển gửi các xung bước và hướng, động cơ tiến lên một bước (hoặc vi bước) trên mỗi xung và vị trí được theo dõi vòng lặp mở bằng cách đếm các xung. Hộp số không làm thay đổi hành vi điều khiển này - nó chỉ đơn giản biến đổi chuyển động ở đầu ra. Mỗi bước động cơ sẽ đẩy trục đầu ra lên một góc chia cho tỷ số truyền. Động cơ 1,8 độ (200 bước đầy đủ trên mỗi vòng quay) với hộp số 10: 1 tạo ra góc bước hiệu quả là 0,18 độ và 2.000 bước cho mỗi vòng quay đầu ra. Sự nhân lên của độ phân giải này là một trong những đặc tính có giá trị thực tế nhất của cấu hình động cơ bước có hộp số.

Sự biến đổi mô-men xoắn tuân theo tỷ lệ tương tự. Mô-men xoắn đầu ra bằng mô-men xoắn giữ của động cơ nhân với tỷ số truyền và hiệu suất cơ học của hộp số. Động cơ Nema 17 có mô-men xoắn giữ 0,5 Nm và hộp số 10:1 với hiệu suất 90% mang lại khoảng 4,5 Nm ở trục đầu ra—tương đương về đầu ra với động cơ bước không có bánh răng lớn hơn và đắt tiền hơn nhiều. Sự nhân mô-men xoắn này là lý do tại sao động cơ bước có hộp số Nema 17 hoặc Nema 23 thường có thể thay thế động cơ không có bánh răng Nema 34, tiết kiệm không gian bảng và trọng lượng trong máy.

Tại sao tỷ lệ quán tính lại quan trọng và cách truyền động khắc phục nó

Một trong những lý do quan trọng nhất và ít được thảo luận nhất để thêm hộp số vào động cơ bước là kết hợp quán tính. Khi động cơ bước dẫn động một tải, tỷ lệ quán tính tải và quán tính rôto xác định mức độ động cơ có thể tăng tốc, giảm tốc và dừng chính xác. Nếu quán tính tải lớn hơn nhiều so với quán tính của rôto, thì động cơ sẽ gặp khó khăn trong việc kiểm soát tải trong quá trình di chuyển động, dẫn đến tăng vọt (thực hiện nhiều bước hơn lệnh), thiếu hụt (thực hiện ít bước hơn) hoặc mất bước—tất cả các dạng lỗi định vị làm mất đi mục đích sử dụng bước ngay từ đầu.

Hộp số làm giảm quán tính tải phản xạ trở lại động cơ bằng bình phương tỷ số truyền. Hộp số 10:1 giảm quán tính phản xạ của tải xuống hệ số 100. Điều này có nghĩa là một động cơ không thể điều khiển trực tiếp tải quán tính cao một cách đáng tin cậy có thể đột nhiên làm được điều đó một cách tự tin thông qua hộp số. Ngưỡng thực tế mà hầu hết các nhà thiết kế làm việc là tỷ lệ quán tính tải trên rôto là 10:1 hoặc ít hơn. Ở tỷ lệ cao hơn, độ chính xác định vị và hiệu suất động bị suy giảm. Nếu tỷ số tính toán không có hộp số vượt quá ngưỡng này thì việc thêm hộp số thường là phản ứng kỹ thuật chính xác—hiệu quả hơn và ít tốn kém hơn so với việc chỉ định một động cơ lớn hơn.

Ngoài ra còn có một lợi ích cộng hưởng. Động cơ bước không hộp số hoạt động ở tốc độ thấp có thể biểu hiện sự cộng hưởng tần số trung bình—sự rung động và mất ổn định do sự tương tác giữa tần số bước và tần số cộng hưởng tự nhiên của động cơ. Bởi vì động cơ bước có hộp số chạy động cơ bên trong của nó ở tốc độ cao hơn (tốc độ nhân với tỷ số truyền) để tạo ra cùng tốc độ đầu ra, nên động cơ sẽ vận hành xa hơn dọc theo đường cong tốc độ-mô-men xoắn của nó, cách xa vùng cộng hưởng tốc độ thấp. Điều này tạo ra chuyển động mượt mà hơn, ổn định hơn ở trục đầu ra so với động cơ không có bánh răng chạy ở cùng tốc độ cuối cùng.

Ba loại hộp số chính cho động cơ bước

Không phải tất cả các hộp số đều phù hợp với các ứng dụng động cơ bước như nhau. Bởi vì động cơ bước được sử dụng để định vị—với các chuyển động hai chiều, thay đổi tải động và các yêu cầu dừng và giữ chính xác—hộp số phải xử lý phản ứng ngược, độ cứng xoắn và hiệu suất một cách cẩn thận. Ba loại bánh răng thống trị thị trường hộp số động cơ bước: bánh răng hành tinh, bánh răng thúc đẩy và bánh răng sâu. Mỗi người có một hồ sơ hiệu suất riêng biệt.

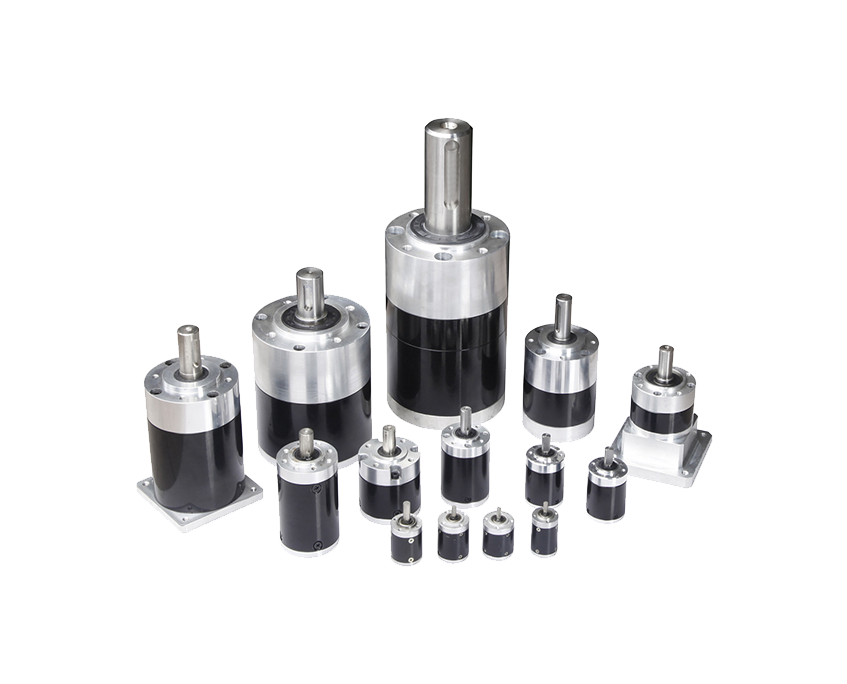

Hộp số hành tinh

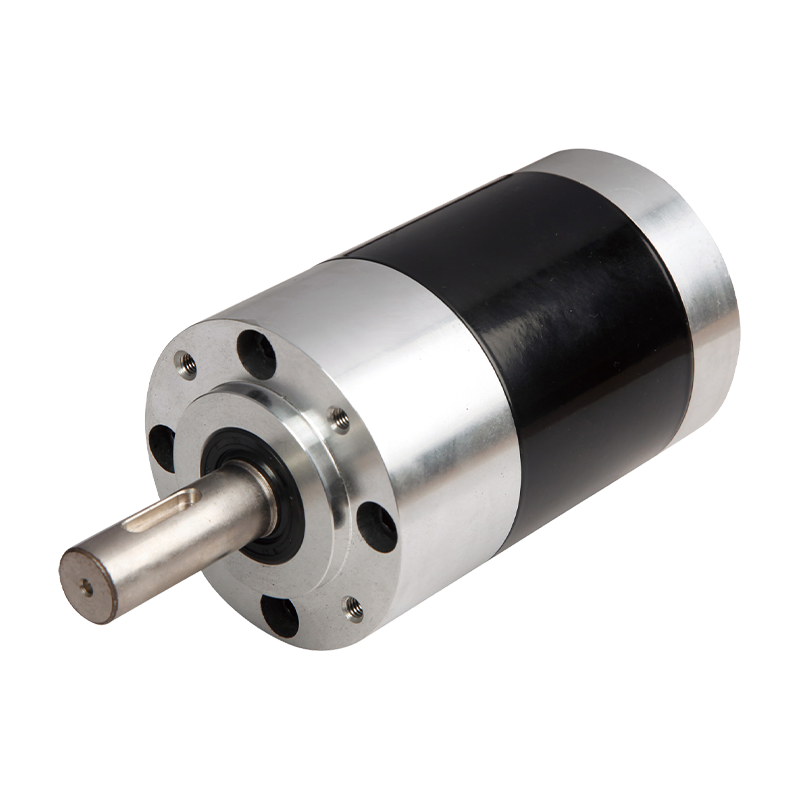

Hộp số hành tinh là loại hộp số được sử dụng rộng rãi nhất cho động cơ bước có hộp số chính xác. Giai đoạn hành tinh bao gồm một bánh răng mặt trời trung tâm được dẫn động bởi trục động cơ, nhiều bánh răng hành tinh quay quanh mặt trời trong khi ăn khớp với một bánh răng vành ngoài cố định và một bộ phận truyền chuyển động của bánh răng hành tinh đến trục đầu ra. Do mô-men xoắn được phân phối đồng thời trên nhiều tiếp điểm bánh răng hành tinh nên hộp số hành tinh đạt được mật độ mô-men xoắn cao và độ cứng xoắn cao trong một gói đồng trục nhỏ gọn—trục đầu ra chạy dọc theo cùng trục với trục động cơ.

Đối với động cơ NEMA 17, hộp số hành tinh chính xác có sẵn với phản ứng ngược thấp tới 15 phút cung ở cấp độ phổ thông và dưới 3 phút cung ở cấp độ chính xác cao. Tỷ số truyền thường dao động từ 3,7:1 đến 100:1 trong thiết bị một tầng, với cấu hình hai tầng mở rộng tỷ lệ này lên 369:1. Hiệu suất trên mỗi giai đoạn thường là 90–97%, có nghĩa là hệ số nhân mô-men xoắn gần với lý thuyết và khả năng sinh nhiệt ở mức khiêm tốn so với các giải pháp thay thế bánh răng trục vít. Hộp số hành tinh dành cho động cơ Nema 23 cung cấp mô-men xoắn đầu ra lên tới 15 Nm và hơn thế nữa; Động cơ bước hướng hành tinh NEMA 34 và NEMA 42 đạt 120 Nm trở lên.

Hộp số thúc đẩy

Đầu bánh răng trụ sử dụng một loạt các bánh răng trụ trục song song chia lưới để đạt được mức giảm cần thiết. Chúng đơn giản hơn và ít tốn kém hơn so với các bộ phận hành tinh, đồng thời mang lại hiệu suất cao hơn (thường là 95% hoặc cao hơn) vì mỗi lưới bánh răng liên quan đến việc lăn thay vì tiếp xúc trượt. Tuy nhiên, các bánh răng trụ có đường kính lớn hơn với cùng tỷ số và định mức mô-men xoắn, chúng có phản ứng ngược lớn hơn các bánh răng hành tinh chính xác (thường từ 1 đến 3 độ) và chúng không phải là đồng trục—động cơ và trục đầu ra có thể bị lệch. Đối với các ứng dụng nhạy cảm về chi phí với yêu cầu mô-men xoắn vừa phải, bố trí truyền động đơn giản và không có thông số kỹ thuật phản ứng ngược chặt chẽ, động cơ bước bánh răng thẳng là một lựa chọn kinh tế. Chúng thường được sử dụng trong máy in 3D, ứng dụng CNC nhẹ và tự động hóa ở cấp độ người tiêu dùng trong đó một vài độ phản ứng ngược không ảnh hưởng đáng kể đến độ chính xác định vị.

Hộp số giun

Động cơ bước bánh răng giun kết hợp khả năng điều khiển bước chính xác của động cơ bước với tỷ số cao, truyền động góc phải và khả năng tự khóa của hộp số giun. Tỷ lệ từ 17:1 đến 500:1 có sẵn trong các sản phẩm tiêu chuẩn, giúp cho bộ truyền động bước có bánh răng sâu phù hợp với các ứng dụng yêu cầu tốc độ đầu ra rất chậm mà không có nhiều cấp bánh răng. Thuộc tính tự khóa—trong đó tải không thể dẫn động ngược con sâu—loại bỏ sự cần thiết của phanh giữ trong nhiều ứng dụng trục thẳng đứng hoặc ứng dụng giữ tải. Sự đánh đổi là hiệu suất thấp hơn (40–80% tùy theo tỷ lệ), sinh nhiệt cao hơn khi hoạt động liên tục và phản ứng dữ dội hơn đáng kể so với các đơn vị hành tinh. Động cơ bước bánh răng giun rất phù hợp cho bộ truyền động cổng, giai đoạn nâng tuyến tính, bàn xoay lập chỉ mục và các ứng dụng khác khi cần giữ vị trí dưới tải và chu kỳ làm việc không liên tục.

So sánh loại hộp số cho các ứng dụng động cơ bước

Kích thước khung NEMA và tham chiếu mô-men xoắn đầu ra

Động cơ bước có hộp số được tiêu chuẩn hóa theo kích thước khung NEMA, xác định kích thước tấm mặt động cơ và kiểu lỗ lắp. Ký hiệu NEMA không chỉ rõ hiệu suất điện hoặc mô-men xoắn—những hiệu suất này thay đổi theo cuộn dây và chiều dài động cơ—nhưng nó xác định hệ số hình dạng vật lý, giúp việc chỉ định các đầu bánh răng phù hợp với thân động cơ tiêu chuẩn trở nên đơn giản.

• NEMA 8 (20mm): Kích thước bước hướng thực tế nhỏ nhất. Được sử dụng trong các dụng cụ y tế, hệ thống phân phối nhỏ và robot nhỏ gọn có không gian cực lớn và yêu cầu mô-men xoắn thấp.
• NEMA 11 (28mm): Thích hợp cho tự động hóa phòng thí nghiệm, bàn quay nhỏ và thiết bị truyền động nhỏ gọn. Hộp số hành tinh có tỷ lệ lên tới 100: 1 và phản ứng ngược xuống tới 3 phút cung có sẵn ở kích thước khung này.
• NEMA 17 (42mm): Kích thước khung động cơ bước có hộp số phổ biến nhất trong lĩnh vực in 3D, máy tính để bàn CNC, robot và tự động hóa công nghiệp nhẹ. Hộp số hành tinh dành cho NEMA 17 cung cấp mô-men xoắn đầu ra lên tới 3 Nm và tỷ lệ từ 3,7:1 đến 369:1. Tấm mặt vuông 42mm được hỗ trợ rộng rãi bởi hệ sinh thái thiết kế cơ khí.
• NEMA 23 (57mm): Tiêu chuẩn dành cho tự động hóa công nghiệp nhẹ, băng tải, máy cấp liệu và thiết bị CNC tầm trung. Động cơ bước Nema 23 hướng hành tinh đạt được mô-men xoắn đầu ra lên tới 15 Nm trở lên. Động cơ bước có hộp số Nema 23 với tỷ lệ 10:1 thường có thể thay thế động cơ không có bánh răng Nema 34 với chi phí thấp hơn và diện tích nhỏ hơn.
• NEMA 34 (86mm) và NEMA 42 (110mm): Được sử dụng trong các bộ định tuyến CNC hạng nặng, thiết bị tự động hóa công nghiệp và hệ thống định vị mô-men xoắn cao. Động cơ Nema 34 hướng hành tinh đạt được mô-men xoắn đầu ra lên tới 120 Nm; Cấu hình Nema 42 còn mở rộng điều này hơn nữa.

Các lĩnh vực ứng dụng chính của động cơ bước có hộp số

Sự kết hợp giữa điều khiển theo bước vòng hở, mô-men xoắn đầu ra cao, độ phân giải hiệu quả tốt và bao bì tích hợp nhỏ gọn làm cho động cơ bước có hộp số trở thành thiết bị truyền động được ưa chuộng trong nhiều ngành công nghiệp.

Tự động hóa công nghiệp và Robotics

Động cơ bước có hộp số là bộ truyền động tiêu chuẩn trong rô-bốt Descartes, hệ thống cổng, bộ chỉ mục quay và máy gắp và đặt. Động cơ bước hướng hành tinh ở kích thước NEMA 23 hoặc NEMA 34 cung cấp mô-men xoắn và độ phân giải cần thiết để định vị trục chính xác mà không tốn chi phí hệ thống servo. Giao diện từng bước và hướng độc lập giúp đơn giản hóa việc thiết kế bộ điều khiển—hầu hết các PLC và bộ điều khiển chuyển động có thể điều khiển trực tiếp bộ điều khiển bước mà không cần cơ sở hạ tầng phản hồi bổ sung.

Dụng cụ y tế và phòng thí nghiệm

Hệ thống phân phối chất lỏng, bơm tiêm, bệ chứa mẫu của dụng cụ phân tích và thiết bị chẩn đoán sử dụng động cơ bước có hộp số nhỏ gọn—thường là NEMA 11 hoặc NEMA 17 với hộp số hành tinh—trong đó việc định vị chính xác, có thể lặp lại trong một gói nhỏ là rất quan trọng. Khả năng giữ vị trí mà không cần rút điện liên tục rất có giá trị trong các thiết bị chạy bằng pin hoặc nhiệt độ thấp, nơi cần giảm thiểu năng lượng cho động cơ trong thời gian không hoạt động.

In 3D và Máy tính để bàn CNC

Bộ truyền động máy đùn và bộ truyền động trục vít me trục Z trong máy in 3D thường sử dụng động cơ bước hướng hành tinh Nema 17 để nhân mô-men xoắn có sẵn để đẩy dây tóc hoặc nâng đầu in chống lại trọng lực. Độ phân giải được cải thiện từ tỷ số truyền cũng cho phép kiểm soát chiều cao lớp tốt hơn ở vít me mà không cần chuyển sang cấu hình trình điều khiển vi bước cao hơn.

Máy đóng gói

Băng tải định mức, dụng cụ dán nhãn, bộ vặn nắp và đầu chiết rót trong dây chuyền đóng gói sử dụng động cơ bước có hộp số để định vị có thể lặp lại, có thể lập trình và khả năng giữ vị trí giữa các lần di chuyển mà không cần phanh đỗ riêng. Động cơ bước có bánh răng trục vít được sử dụng đặc biệt trong các trạm nạp và đóng nắp thẳng đứng nơi tải không được dẫn động lùi khi động cơ bị ngắt điện.

Bộ điều khiển và thiết bị truyền động cổng

Động cơ bước bánh răng giun rất phù hợp cho các bộ truyền động cổng, cửa và van tự động trong đó đặc tính tự khóa giữ cho cơ cấu ở đúng vị trí mà không cần dòng giữ động cơ liên tục. Tỷ số giảm cao cho phép một động cơ nhỏ tạo ra mô-men xoắn cần thiết để di chuyển các cổng nặng hoặc vượt qua các cơ cấu van lò xo mà không cần thân động cơ quá khổ.

Cách chọn động cơ bước có hộp số phù hợp

Việc lựa chọn chính xác động cơ bước có hộp số đòi hỏi phải làm việc thông qua một số thông số phụ thuộc lẫn nhau theo một thứ tự cụ thể. Việc bỏ qua các bước—đặc biệt là kiểm tra quán tính và đánh giá chu trình làm việc nhiệt—dẫn đến động cơ hoạt động trên băng ghế nhưng không hoạt động được.

Xác định cấu hình tải và chuyển động trước tiên

Trước khi xem bất kỳ bảng dữ liệu động cơ nào, hãy thiết lập các yêu cầu ứng dụng: mô-men xoắn đầu ra cần thiết (bao gồm hệ số dịch vụ cho tải và gia tốc tối đa), tốc độ đầu ra yêu cầu tính bằng RPM, cấu hình di chuyển (thời gian tăng tốc, hành trình, thời gian giảm tốc) và chu kỳ làm việc (phần trăm thời gian động cơ đang di chuyển tích cực so với việc giữ hoặc ngắt điện). Các tham số này xác định mọi quyết định lựa chọn tiếp theo. Mômen đầu ra và tốc độ cùng xác định yêu cầu về công suất cơ học; chu kỳ nhiệm vụ xác định liệu xếp hạng nhiệt có trở thành ràng buộc ràng buộc hay không.

Chọn tỷ số truyền và kích thước động cơ cùng nhau

Tỷ số truyền phải được chọn để đặt tốc độ vận hành của động cơ ở phần trên của phạm vi tốc độ có thể sử dụng được — thường là 200 đến 600 vòng/phút đối với hầu hết các động cơ bước lai — nơi đường cong tốc độ mô-men xoắn vẫn bằng phẳng một cách hợp lý. Chạy động cơ ở tốc độ rất thấp (dưới 100 vòng/phút mà không sang số) sẽ đặt động cơ vào vùng dễ bị cộng hưởng và mang lại chuyển động kém ổn định hơn so với chạy nhanh hơn qua hộp số. Khi tốc độ động cơ mục tiêu được xác định, tỷ lệ này chỉ đơn giản là tốc độ động cơ chia cho tốc độ đầu ra cần thiết. Xác minh rằng mômen đầu ra thu được (mômen giữ động cơ × tỷ số truyền × hiệu suất) đáp ứng yêu cầu tải bao gồm cả hệ số vận hành. Nếu không, hãy tăng kích thước khung động cơ hoặc tăng tỷ lệ.

Kiểm tra tỷ lệ quán tính tải-to-rotor

Tính quán tính tải (bao gồm trục đầu ra của hộp số, khớp nối và tất cả các bộ phận cơ khí giữa đầu ra hộp số và tải cuối cùng) rồi chia cho quán tính rôto của động cơ đã chọn. Quán tính tải phản xạ (quán tính tải chia cho bình phương tỷ số truyền) là yếu tố quan trọng đối với động cơ. Nhằm mục đích giữ tỷ lệ quán tính phản xạ trên quán tính rôto dưới 10:1 để có hiệu suất động ổn định. Nếu tỷ số này vượt quá mức này, hãy tăng tỷ số truyền hoặc chọn động cơ có quán tính rôto lớn hơn. Động cơ bước truyền động vòng kín có phản hồi bộ mã hóa có thể chịu được tỷ lệ quán tính cao hơn hệ thống vòng hở vì bộ điều khiển có thể phát hiện và sửa các bước bị mất.

Đánh giá phản ứng dữ dội đối với các yêu cầu ứng dụng

Phản ứng ngược là hiện tượng góc ở trục đầu ra khi động cơ đảo chiều - trục đầu ra không di chuyển cho đến khi đạt được khe hở lưới bánh răng. Trong các ứng dụng mà tải luôn chuyển động theo một hướng (bơm phân phối, băng tải một hướng), phản ứng ngược không có tác dụng thực tế. Trong các ứng dụng định vị hai chiều, phản ứng ngược trực tiếp hạn chế độ chính xác của việc định vị lặp lại. Hộp số hành tinh tiết kiệm cung cấp phản ứng dữ dội khoảng 50 phút cung; các cấp hành tinh chính xác làm giảm thời gian này xuống còn 15 phút cung; cấp độ chính xác cao đạt được 3 phút cung hoặc ít hơn. Chỉ định cấp độ phản ứng chặt chẽ nhất mà ứng dụng thực sự yêu cầu—không phải loại chặt chẽ nhất hiện có—vì hộp số có độ chính xác cao mang lại chi phí cao hơn đáng kể.

Xác nhận giao diện cơ khí hộp số

Xác minh rằng đường kính trục đầu ra của hộp số đã chọn, thông số kỹ thuật của rãnh then, tải trọng hướng tâm tối đa cho phép và tải trọng trục tối đa cho phép có tương thích với khớp nối hoặc bộ phận dẫn động hay không. Hộp số dành cho động cơ bước đã xác định mức tải trọng hướng tâm và hướng trục cho phép, nếu vượt quá sẽ làm tăng tốc độ mài mòn của ổ trục và giảm tuổi thọ hộp số. Nếu ứng dụng đặt ra tải trọng quá mức (hướng tâm) đáng kể—chẳng hạn như bánh răng cưa hoặc ròng rọc đai được gắn trực tiếp trên trục đầu ra mà không có hỗ trợ bổ sung—hãy đảm bảo xếp hạng vòng bi hộp số có thể chịu được tải ở tốc độ vận hành.
