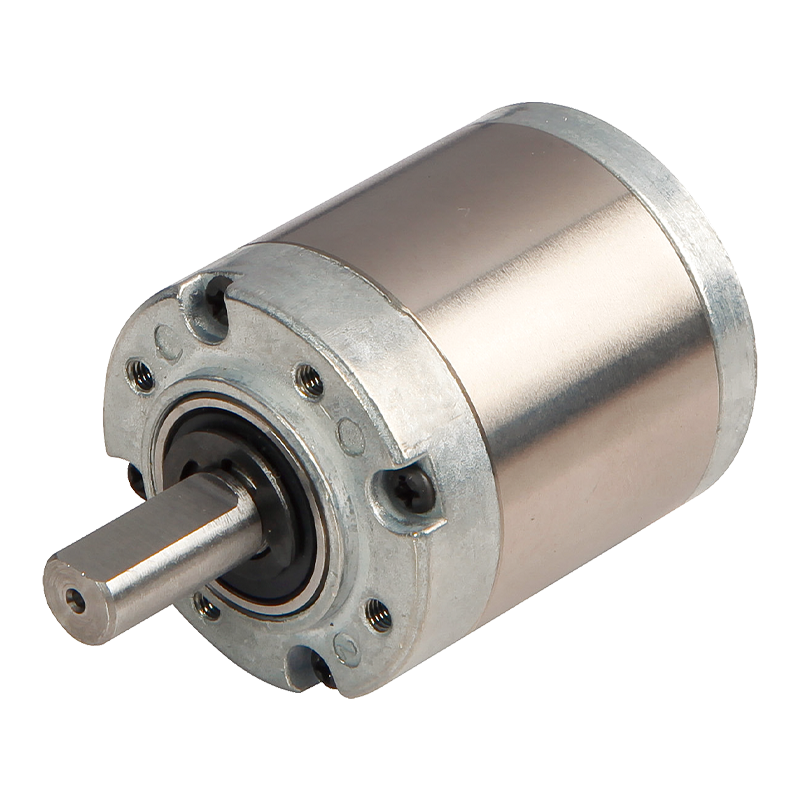

Hộp số hành tinh 36JX30K 36mm 0,3-3N.m

Hộp số hành tinh 36JX30K 36mm 0,3-3N.m

Hộp số hành tinh 36JX30K 36mm là hộp số hành tinh 36mm hiệu suất cao được thiết kế cho các ứng dụng khác nhau yêu cầu điều khiển mô-men xoắn chính xác. Hộp số cho phép phạm vi tải cho phép từ 0,3N.m đến 3,0N.m, mang lại hiệu quả truyền động và độ bền. Vật liệu bánh răng bên trong của nó được làm bằng luyện kim bột kim loại, trong khi vỏ sử dụng vật liệu kim loại loại F, đảm bảo độ chắc chắn và độ tin cậy của sản phẩm. Vòng bi trục đầu ra sử dụng vòng bi lăn, có tải trọng hướng tâm tối đa cho phép là 50N và tải trọng trục tối đa cho phép là 30N. Hành trình xuyên tâm và hành trình hướng trục được kiểm soát tương ứng trong phạm vi 0,07mm và 0,3mm, đảm bảo vận hành trơn tru và chính xác. Ngoài ra, phản ứng ngược khi không tải không vượt quá 1,5° và lực ép trục tối đa là 120N, tăng cường hơn nữa độ ổn định và an toàn. Hộp số có các thông số tỷ số truyền bao gồm giai đoạn một, hai, ba và bốn, tương ứng với các kích thước L khác nhau và hiệu suất truyền động, đáp ứng nhu cầu của các tình huống ứng dụng khác nhau. Phạm vi nhiệt độ hoạt động là từ -10°C đến 80°C, với độ ẩm tương đối từ 20% đến 85%RH. Tốc độ đầu vào được đề xuất không vượt quá 4000 vòng/phút và hướng đầu vào và đầu ra giống nhau.

  • Hộp số hành tinh 36JX30K 36mm 0,3-3N.m

+86 0579-86817938-836

[email protected]

Hộp số hành tinh 36mm 36JX30K

Hộp số hành tinh 36mm,

Phạm vi tải cho phép: 0,3N.m〜3.0N.m

Hộp số hành tinh

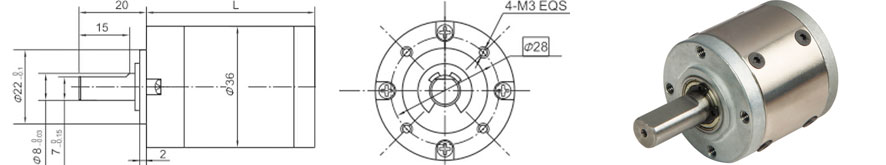

Kích thước

tham số

Thông số tỷ số truyền

Tỷ số truyền

Kích thước L

Giai đoạn 1

3,7 ~ 5,2

26.5

Giai đoạn 2

14 ~ 27

33.6

Giai đoạn 3

51 ~ 139

40.5

Giai đoạn 4

189 ~720

47.4

tham số

tham số

Giai đoạn 1

Giai đoạn 2

Giai đoạn 3

Giai đoạn 4

Hiệu suất truyền tải

90%

81%

73%

66%

Mô-men xoắn dung sai định mức

0,3N.m

1,2N.m

2,5N.m

3.0N.m

Mô-men xoắn chịu đựng nhất thời tối đa

Ba lần mô-men xoắn định mức

Nhiệt độ hoạt động

-10oC ~ 80oC

Độ ẩm môi trường xung quanh hoạt động

20% ~ 85%RH

Đề nghị tốc độ đầu vào

4000 vòng/phút

Hướng đầu vào và đầu ra

Cùng hướng

Dữ liệu kỹ thuật

Vật liệu nhà ở

Loại E: Kim loại Loại F: Kim loại bột

Mang ở đầu ra

Vòng bi

Tối đa. Tải xuyên tâm (10mm từ mặt bích)

50N

Tối đa. tải dọc trục

30N

Hành trình xuyên tâm của trục (gần mặt bích)

.070,07mm

Hành trình dọc trục của trục

.30,3 mm

Phản ứng dữ dội khi không tải

.51,5 °

Lực ép trục, tối đa

120N
