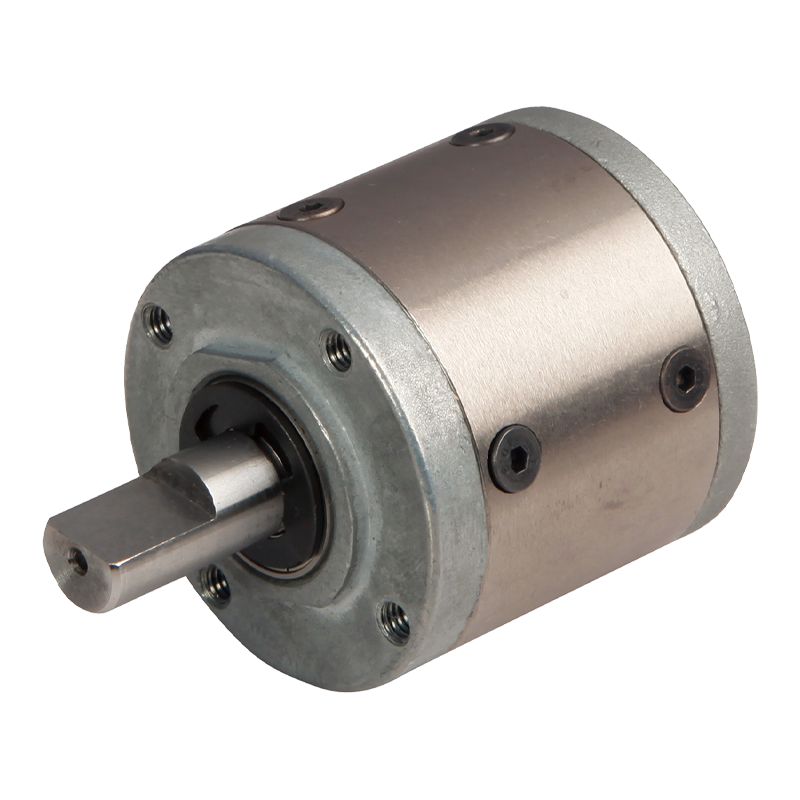

Hộp số hành tinh 42JX150K 42mm 2-15N.m

Hộp số hành tinh 42JX150K 42mm 2-15N.m

42JX150K là bộ giảm tốc hành tinh hiệu suất cao với đường kính ngoài 423 mm, cho phép phạm vi mô-men xoắn từ 2N.m ~ 15N.m và nhiệt độ hoạt động -10oC ~ 80oC.
Cấu trúc truyền động bánh răng hành tinh của hộp số hành tinh cho phép nhiều bánh răng ăn khớp với nhau trong một không gian hạn chế để đạt được khả năng truyền lực và giảm tốc cũng như tăng mô-men xoắn. So với hộp số trục song song truyền thống, có cùng tỷ số truyền và khả năng chịu tải, thể tích của hộp số hành tinh có thể giảm từ 30% đến 50%, trọng lượng cũng nhẹ hơn, dễ lắp đặt, bố trí trong các thiết bị có không gian hạn chế. Nhiều bánh xe hành tinh chia sẻ tải trọng, làm cho lực tác dụng lên mỗi bánh răng tương đối nhỏ. Đồng thời, bánh răng thường được làm bằng thép hợp kim cường độ cao, sau khi tôi, mài và các quá trình khác, độ cứng bề mặt răng cao, chống mài mòn tốt, có thể chịu được mô-men xoắn và tải trọng va đập lớn, thích hợp cho những dịp truyền tải nặng.

  • Hộp số hành tinh 42JX150K 42mm 2-15N.m

+86 0579-86817938-836

[email protected]

Hộp số hành tinh 42mm 42JX150K

Bộ giảm tốc hành tinh Φ42

Phạm vi mô-men xoắn cho phép: 2N.m~15N.m

Hộp số hành tinh

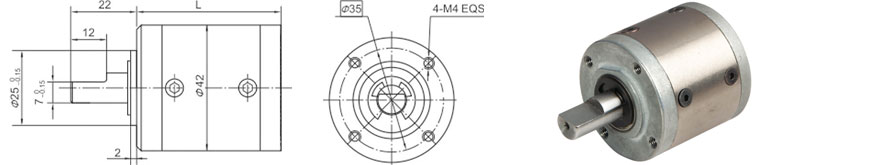

Kích thước

tham số

Thông số tỷ số truyền

Tỷ số truyền

Kích thước L

Giai đoạn 1

3,5 ~ 6,0

32.5

Giai đoạn 2

14~30

39.2

Giai đoạn 3

49~144

46

Giai đoạn 4

172~504

52.5

tham số

tham số

Giai đoạn 1

Giai đoạn 2

Giai đoạn 3

Giai đoạn 4

Hiệu suất truyền tải

90%

81%

73%

66%

Mô-men xoắn dung sai định mức

2N.m

4N.m

8N.m

15N.m

Mô-men xoắn chịu đựng nhất thời tối đa

Ba lần mô-men xoắn định mức

Nhiệt độ hoạt động

-10oC~ 80oC

Độ ẩm môi trường xung quanh hoạt động

20%~85%RH

Đề nghị tốc độ đầu vào

4000 vòng/phút

Hướng đầu vào và đầu ra

Cùng hướng

Dữ liệu kỹ thuật

Vật liệu nhà ở

kim loại

Mang ở đầu ra

Vòng bi

Tối đa. Tải xuyên tâm (12 mm từ mặt bích)

80N

Tối đa. tải dọc trục

30N

Hành trình xuyên tâm của trục (gần mặt bích)

.0.06mm

Hành trình dọc trục của trục

≤ 0,3 mm

Phản ứng dữ dội khi không tải

.51,5 °

Lực ép trục, tối đa

150N
