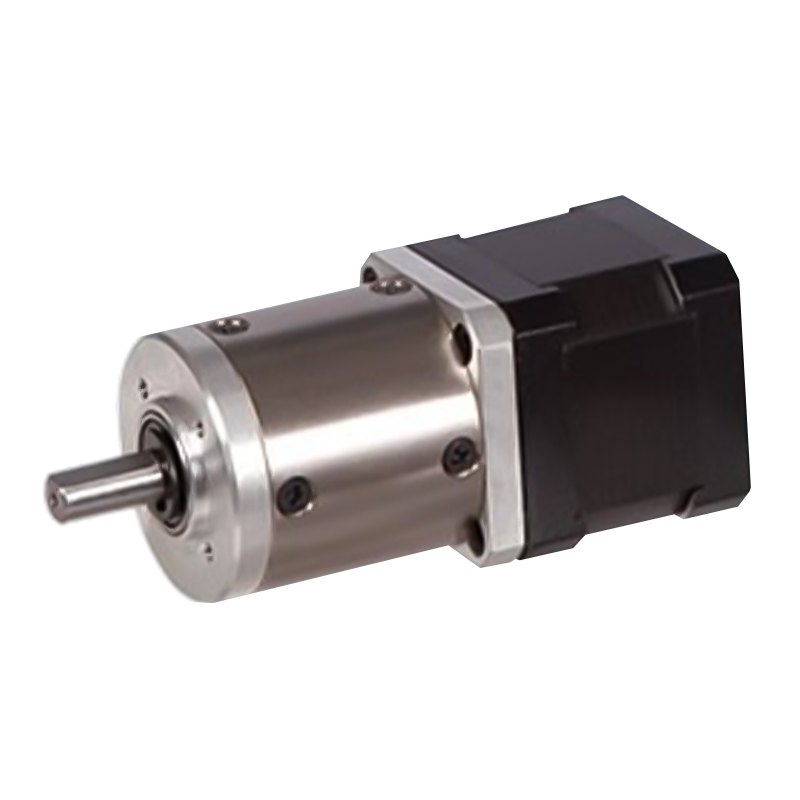

Động cơ bước bánh răng hành tinh 42JXGS100K/42STH 42mm 3N.m ~ 10N.m

Động cơ bước bánh răng hành tinh 42JXGS100K/42STH 42mm 3N.m ~ 10N.m

42JXGS100K/42STH sử dụng vòng bánh răng bên trong bằng kim loại, là bộ giảm tốc hành tinh có đường kính ngoài 42 mm, cho phép phạm vi mô-men xoắn: 3N.m~10N.m.
Động cơ bước có đặc tính phản ứng nhanh và có thể đạt trạng thái hoạt động ổn định trong thời gian ngắn. Hiệu suất đáp ứng động của hệ thống được cải thiện hơn nữa bằng cách kết hợp đặc tính quán tính thấp của động cơ bước giảm tốc hành tinh. Nó có thể được khởi động, dừng và đảo ngược nhanh chóng, có thể đáp ứng một số ứng dụng có yêu cầu hiệu suất động cao, chẳng hạn như định vị nhanh và các hành động dừng khởi động thường xuyên trong dây chuyền sản xuất tự động.

  • Động cơ bước bánh răng hành tinh 42JXGS100K/42STH 42mm 3N.m ~ 10N.m

+86 0579-86817938-836

[email protected]

42JXGS100K/42STH

Hộp số hành tinh 42mm

Phạm vi tải cho phép: 3N.m~ 10N.m

Động cơ bước bánh răng hành tinh (Chất liệu bánh răng vòng: Kim loại)

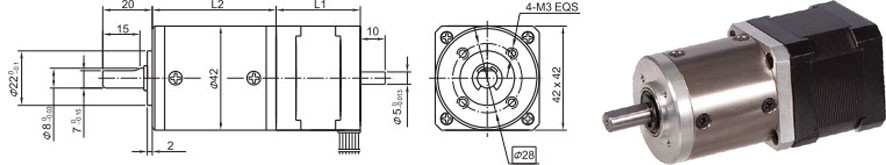

Kích thước

Hộp số hành tinh

Chất liệu nhẫn

kim loại

Mang ở đầu ra

Vòng bi

Tối đa. Tải xuyên tâm (10mm từ mặt bích)

50N

Tối đa. tải dọc trục

30N

Hành trình xuyên tâm của trục (gần mặt bích)

.070,07mm

Hành trình dọc trục của trục

.30,3 mm

Phản ứng dữ dội khi không tải

1,5°

Dữ liệu kỹ thuật

Thông số kỹ thuật động cơ bước lai 42STH

Mẫu số

Điện áp định mức

Hiện tại/Pha

Điện trở/Pha

Điện cảm/Pha

Giữ Torgue

# khách hàng tiềm năng

Quán tính rôto

cân nặng

Chiều dài L1

Tối đa. Tỷ số truyền

Trục đơn

V.

A

Ω

mH

g.cm

g-m2

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

1:91

Thông số kỹ thuật hộp số hành tinh 40JXGS100K

Tỷ lệ giảm

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Số lượng bánh răng

1

2

3

4

Chiều dài (L2) mm

36.9

47.4

57.7

68

Tối đa. mô-men xoắn định mức kg. cmt

30

50

80

100

Mô-men xoắn cho phép trong thời gian ngắn kg.cm

90

150

240

300

% hiệu quả

0.9

0.81

0.73

0.66

cân nặng g

200

270

330

410

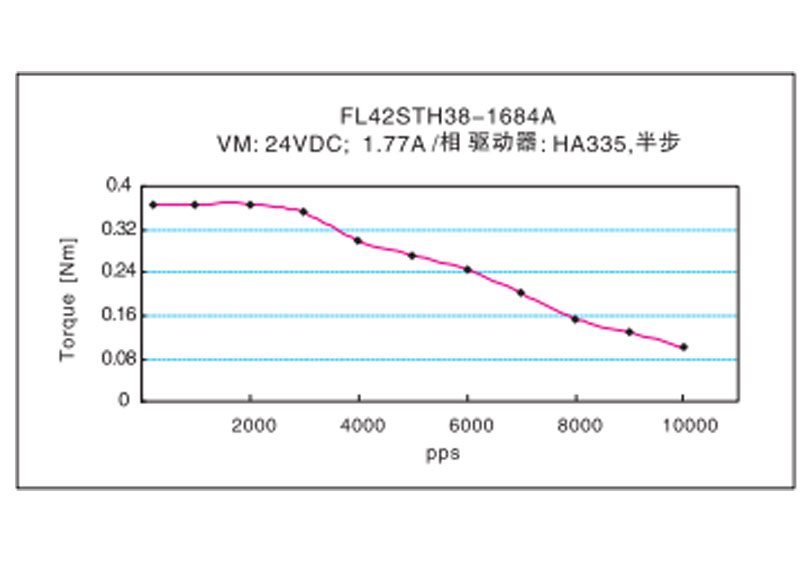

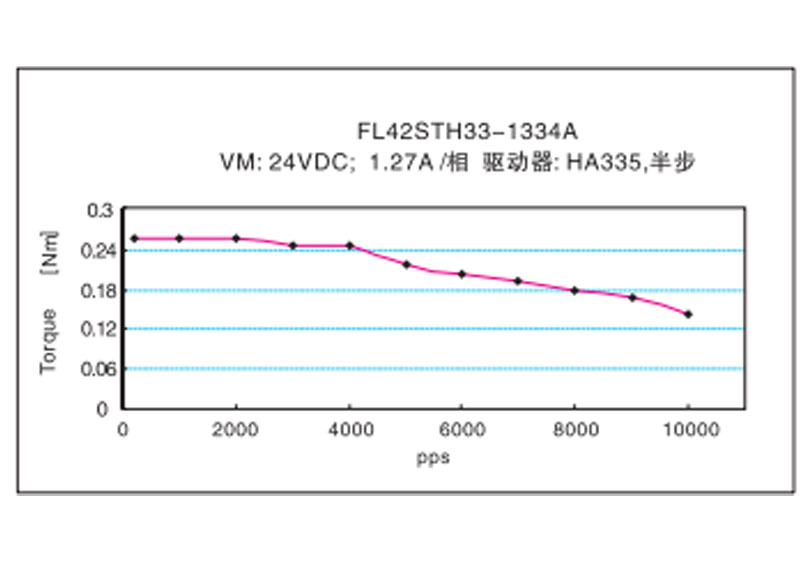

Đặc tính mô-men xoắn tần số
