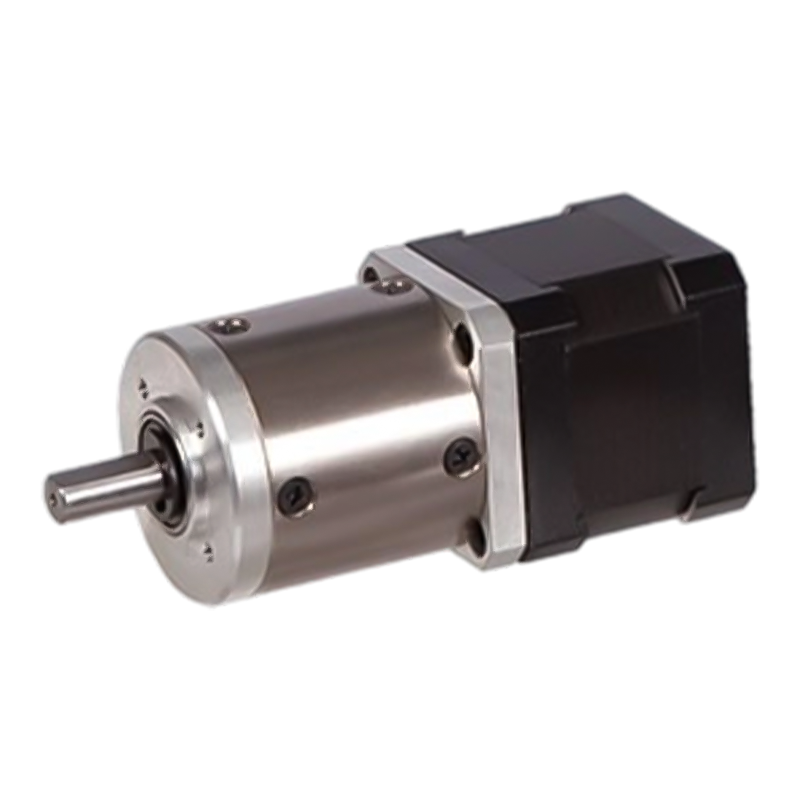

Động cơ bước bánh răng hành tinh lai 42JX150K/42STH 80N

Động cơ bước bánh răng hành tinh lai 42JX150K/42STH 80N

Động cơ bánh răng hành tinh bước lai 42JX150K/42STH là động cơ bước lai hiệu suất cao kết hợp các ưu điểm của bộ giảm tốc bánh răng hành tinh, phù hợp cho các ứng dụng yêu cầu độ chính xác cao và mô-men xoắn đầu ra cao. Động cơ sử dụng vật liệu bánh răng vòng kim loại để đảm bảo độ ổn định và độ bền trong điều kiện tải cao. Tải trọng hướng tâm tối đa cho phép của nó là 80N, tải trọng trục tối đa cho phép là 30N, hành trình xuyên tâm chỉ 0,06mm và hành trình trục là 0,3mm, với độ phản ứng ngược dưới 1,5° khi không tải. Các thông số này cho thấy động cơ có hiệu suất cơ học và khả năng điều khiển chuyển động chính xác. Ngoài ra, động cơ còn cung cấp nhiều thông số kỹ thuật khác nhau, bao gồm các thông số điện áp, dòng điện, điện trở, điện cảm khác nhau cũng như nhiều tỷ số giảm tốc và cấp bánh răng để đáp ứng nhu cầu của các tình huống ứng dụng khác nhau. Thông qua thiết kế tối ưu và quy trình sản xuất chất lượng cao, động cơ này vượt trội về hiệu suất, độ tin cậy và tuổi thọ sử dụng, khiến nó trở thành lựa chọn lý tưởng cho lĩnh vực tự động hóa công nghiệp, dụng cụ chính xác và công nghệ robot.

  • Động cơ bước bánh răng hành tinh lai 42JX150K/42STH 80N

+86 0579-86817938-836

[email protected]

42JX150K/42STH

Hộp số gia cố OD 42mm,

Phạm vi tải cho phép: 3N.m~10N.m

Động cơ bước bánh răng hành tinh (Chất liệu bánh răng vòng: Kim loại

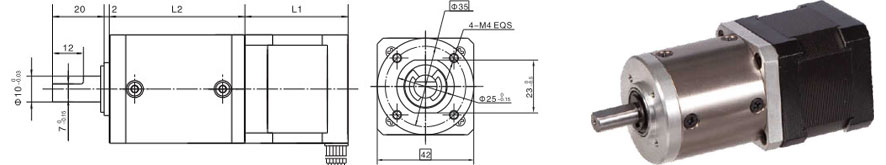

Kích thước

Hộp số hành tinh

Chất liệu nhẫn

kim loại

Mang ở đầu ra

Vòng bi

Tối đa. Tải xuyên tâm (10mm từ mặt bích)

80N

Tối đa. tải dọc trục

30N

Hành trình xuyên tâm của trục (gần mặt bích)

.00,06nn

Hành trình dọc trục của trục

.30,3 mm

Phản ứng dữ dội khi không tải

1,5°

Dữ liệu kỹ thuật

Thông số kỹ thuật động cơ bước lai 42STH

Mẫu số

Điện áp định mức

Hiện tại/Pha

Điện trở/Pha

Điện cảm/Pha

Giữ Torgue

# khách hàng tiềm năng

Quán tính rôto

cân nặng

Chiều dài L1

Tối đa. Tỷ số truyền

Trục đơn

V.

A

Ω

mH

g.cm

g-m2

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

1:100

42STH38-0406A

12

0.4

30

30

2.6

6

1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

1:71

A Trục đơn, B Trục đôi

Thông số kỹ thuật hộp số hành tinh 42JX150K

Tỷ lệ giảm

3.5

14

17

21

49

61

84

104

126

172

212

294

Số lượng bánh răng

1

2

3

4

Chiều dài (L2) mm

32.5

39.2

45.9

52.6

Tối đa. mô-men xoắn định mức kg. cmt

30

50

90

150

Mô-men xoắn cho phép trong thời gian ngắn kg.cm

90

150

270

450

% hiệu quả

0.9

0.81

0.73

0.66

cân nặng g

320

420

520

620
