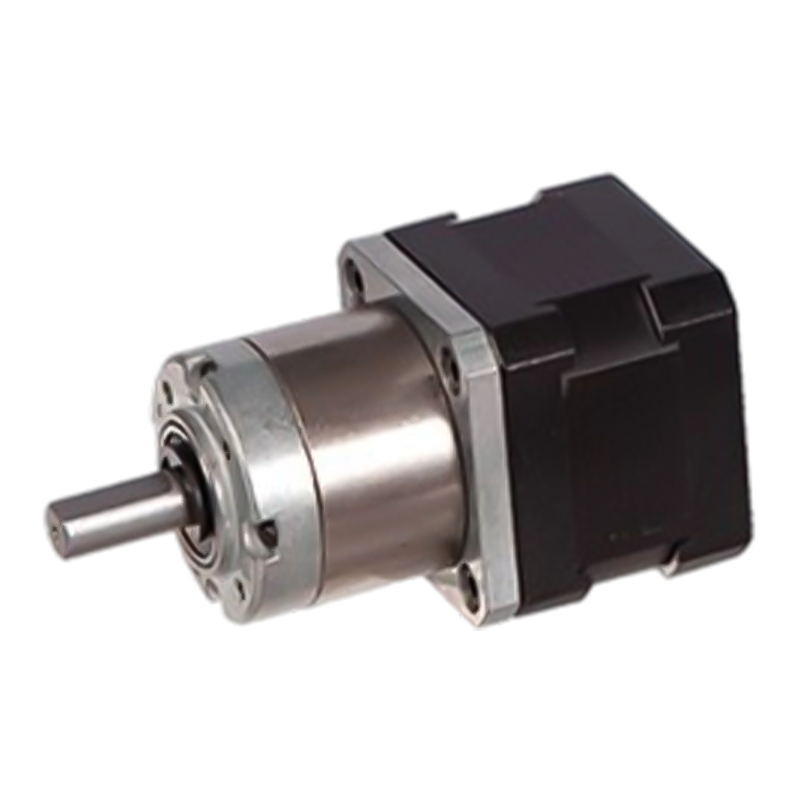

Động cơ bước bánh răng hành tinh 36JXES60K/42STH 12v/24v

Động cơ bước bánh răng hành tinh 36JXES60K/42STH 12v/24v

Có thể chọn 36JXES60K/42STH ở vòng trong của hai vật liệu: kim loại bột (model 36JXF60K), kim loại (model 36JXE60K), hỗ trợ môi trường điện áp kép 12v/24v, tải xuyên tâm tối đa cho phép ≤50N.
Cấu trúc của bộ truyền bánh răng hành tinh giúp tải trọng được phân bố đều trên từng bánh răng hành tinh, làm giảm lực tác dụng lên một bánh răng duy nhất, giảm độ rung và tiếng ồn. Đồng thời, đặc tính chạy của động cơ bước cũng tương đối ổn định và hiệu suất đầu ra có thể được duy trì tương đối ổn định dưới các tải và tốc độ khác nhau. Do đó, động cơ bước giảm tốc hành tinh có độ ổn định tốt trong quá trình vận hành và có thể cung cấp năng lượng đầu ra trơn tru.

  • Động cơ bước bánh răng hành tinh 36JXES60K/42STH 12v/24v

+86 0579-86817938-836

[email protected]

36JXES60K/42STH

Hộp số tiêu chuẩn 36mm,

Phạm vi tải cho phép: 1.8N.m~6.0N.m

Động cơ bước bánh răng hành tinh (Vật liệu bánh răng vòng: Kim loại và kim loại bột)

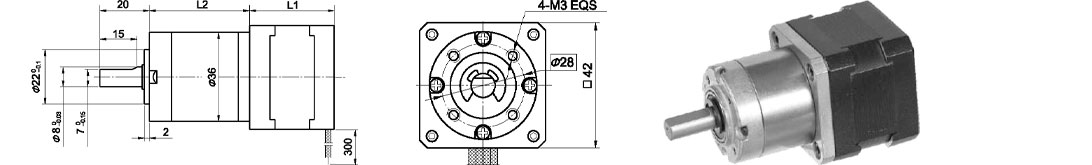

Kích thước

Có thể chọn vành răng trong hai vật liệu: Kim loại bột (Loại:36JXF60K), Kim loại (Loại:36JXE60K)

Hộp số hành tinh

Chất liệu nhẫn

Loại E:Kim loại Loại F:Kim loại bột

Mang ở đầu ra

Vòng bi

Tối đa. Tải xuyên tâm (10mm từ mặt bích)

50N

Tối đa. tải dọc trục

30N

Hành trình xuyên tâm của trục (gần mặt bích)

.070,07mm

Hành trình dọc trục của trục

.30,3 mm

Phản ứng dữ dội khi không tải

1,5°

Dữ liệu kỹ thuật

Thông số kỹ thuật động cơ bước lai 42STH

Mẫu số

Điện áp định mức

Hiện tại/Pha

Điện trở/Pha

Điện cảm/Pha

Giữ Torgue

# khách hàng tiềm năng

Quán tính rôto

cân nặng

Chiều dài L1

Tối đa. Tỷ số truyền

Trục đơn

V.

A

Ω

mH

g.cm

g-m2

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

1:71

Thông số kỹ thuật hộp số hành tinh 36JXES60K

Tỷ lệ giảm

3.71

5.18

14

19

27

51

71

100

139

Số lượng bánh răng

1

2

3

Chiều dài (L2) mm

27

34.1

41

Tối đa. mô-men xoắn định mức kg. cmt

6

24

50

Mô-men xoắn cho phép trong thời gian ngắn kg.cm

20

70

150

% hiệu quả

0.9

0.81

0.73

cân nặng g

195

210

290

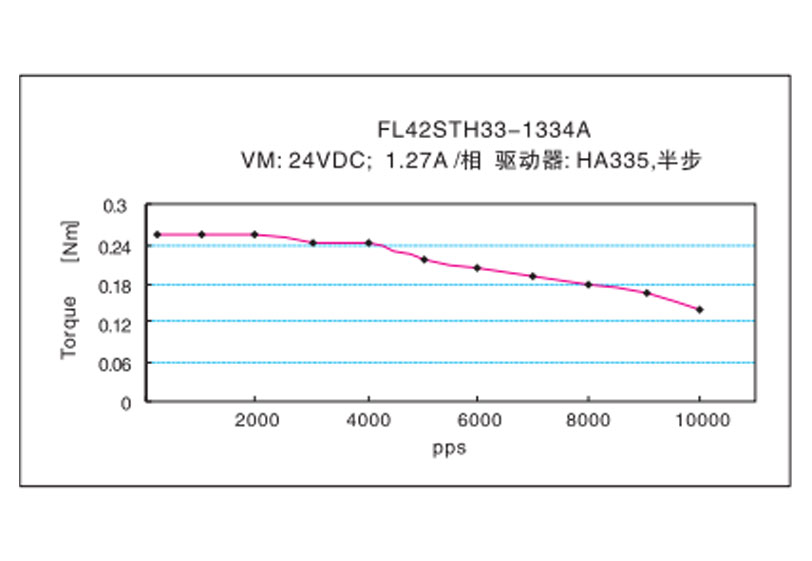

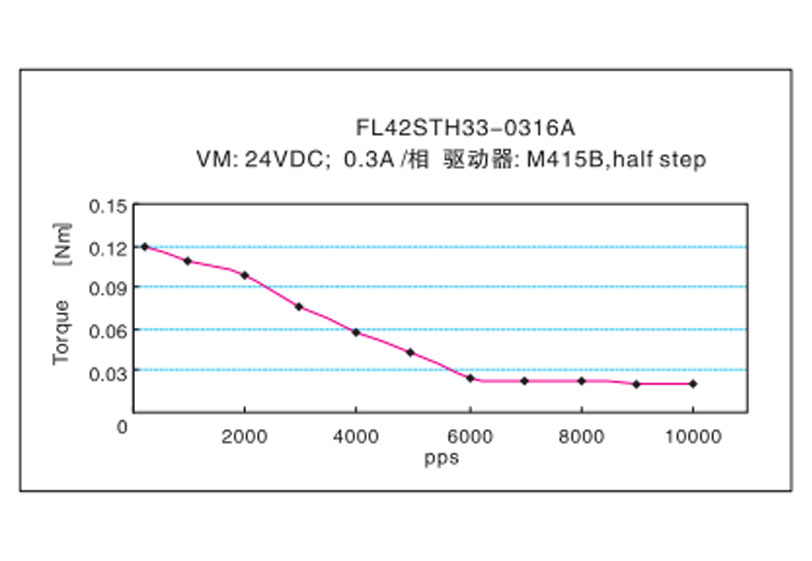

Đặc tính mô-men xoắn tần số
