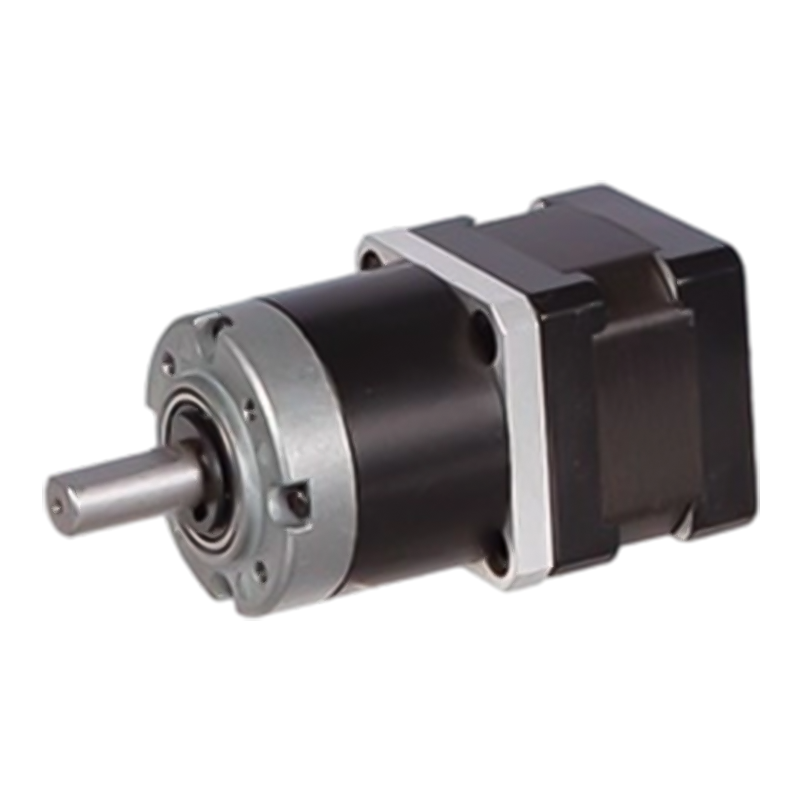

Động cơ bước bánh răng hành tinh 36JXES60K/35STH 36mm

Động cơ bước bánh răng hành tinh 36JXES60K/35STH 36mm

36JXES60K/35STH là động cơ bánh răng hình sao đi bộ lai với vật liệu vòng trong là kim loại và kim loại bột, có đường kính ngoài 36 mm, có thể lựa chọn giữa các vòng trong của hai vật liệu: kim loại bột (Model 36JXF60K) và kim loại (Model 36JXE60K).
Bộ truyền bánh răng áp dụng chế độ chia lưới bên trong và tổn thất ma sát chia lưới giữa bánh xe hành tinh, bánh xe mặt trời và vòng răng là nhỏ. Hiệu suất truyền của nó thường nằm trong khoảng từ 90% đến 95%, có thể truyền năng lượng cơ học của động cơ bước đến đầu tải hiệu quả hơn và giảm tổn thất năng lượng so với một số phương pháp truyền giảm tốc khác, chẳng hạn như bánh răng trục vít và bộ truyền động trục vít.

  • Động cơ bước bánh răng hành tinh 36JXES60K/35STH 36mm

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

Hộp số tiêu chuẩn 36mm,

Phạm vi tải cho phép: 1.8N.m~6.0N.m

Động cơ bước bánh răng hành tinh (Vật liệu bánh răng vòng: Kim loại và kim loại bột)

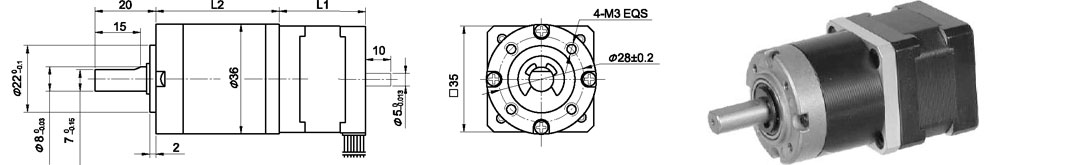

Kích thước

Có thể lựa chọn bánh răng trong hai vật liệu : Kim loại bột ( Loại: 36JXF60K ) , Kim loại ( Loại: 36JXE60 K)

hành tinh

Chất liệu nhẫn

Loại E:Kim loại Loại F:Kim loại bột

Mang ở đầu ra

Vòng bi

Tối đa. Tải xuyên tâm (10mm từ mặt bích)

50N

Tối đa. tải dọc trục

30N

Hành trình xuyên tâm của trục (gần mặt bích)

.07 mm

Hành trình dọc trục của trục

.30,3 mm

Phản ứng dữ dội khi không tải

1,5°

Dữ liệu kỹ thuật

Thông số kỹ thuật động cơ bước lai 35STH

Mẫu số

Điện áp định mức

Hiện tại/Pha

Điện trở/Pha

Điện cảm/Pha

Giữ Torgue

# khách hàng tiềm năng

Quán tính rôto

cân nặng

Chiều dài L1

Tối đa. Tỷ số truyền

Trục đơn

V.

A

Ω

mH

g.cm

g-m2

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

1:189

A Trục đơn, B Trục đôi

Thông số kỹ thuật hộp số hành tinh 36JXES60K

Tỷ lệ giảm

3.71

5.18

14

19

27

51

71

100

139

Số lượng bánh răng

1

2

3

Chiều dài (L2) mm

27

34.1

41

Tối đa. mô-men xoắn định mức kg. cm

18

30

48

Mô-men xoắn cho phép trong thời gian ngắn kg.cm

54

90

144

% hiệu quả

0.9

0.81

0.73

cân nặng g

195

210

290

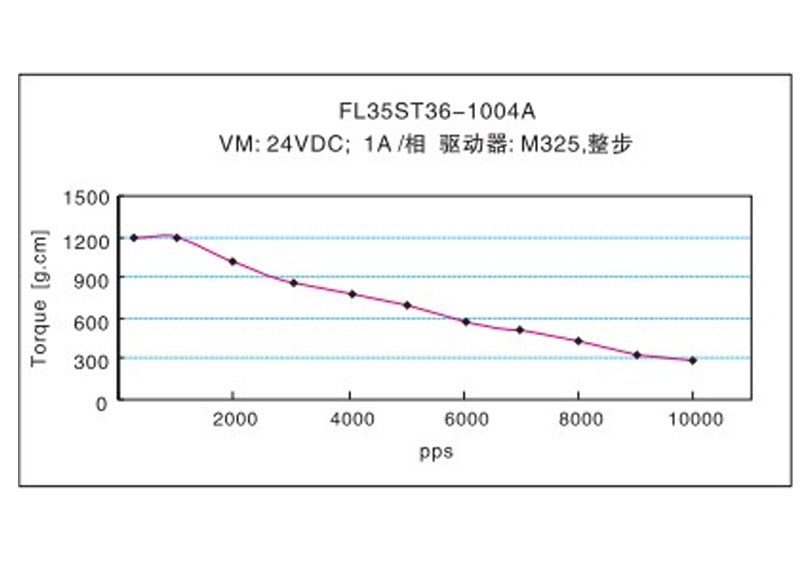

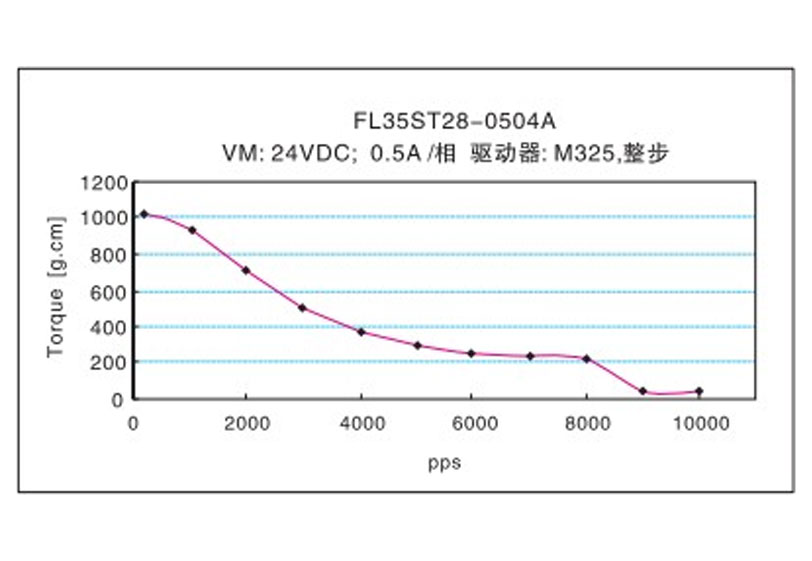

Đặc tính mô-men xoắn tần số
