Động cơ bước bánh răng hành tinh dịch chuyển góc chính xác 28JXS40K / 28STH

Động cơ bước bánh răng hành tinh dịch chuyển góc chính xác 28JXS40K / 28STH

28JXS40K/28STH là động cơ hybrid có vòng trong bằng kim loại có thể được sử dụng trong nhiều môi trường khác nhau.
Bản thân động cơ bước có độ chính xác định vị cao và có thể chuyển đổi tín hiệu xung điện thành chuyển vị góc chính xác. Với khả năng truyền động có độ chính xác cao của bộ giảm tốc hành tinh, độ chính xác định vị của nó có thể được cải thiện hơn nữa. Nói chung, độ chính xác góc bước của động cơ bước giảm tốc hành tinh có thể được kiểm soát trong phạm vi ±3% và độ chính xác định vị lặp lại có thể đạt tới ±0,01°. Tác dụng giảm quán tính của bộ giảm tốc là bình phương của tỷ số giảm, có thể giảm hiệu quả sự can thiệp của tải lên phản ứng động của động cơ bước và cải thiện độ ổn định của hệ thống khởi động-dừng và chuyển mạch.

  • Động cơ bước bánh răng hành tinh dịch chuyển góc chính xác 28JXS40K / 28STH

+86 0579-86817938-836

[email protected]

28JXS40K/28STH

Hộp số hành tinh 28mm

Phạm vi tải cho phép: 1.2N.m~4.0N.m

Động cơ bước bánh răng hành tinh (Chất liệu bánh răng vòng: Kim loại)

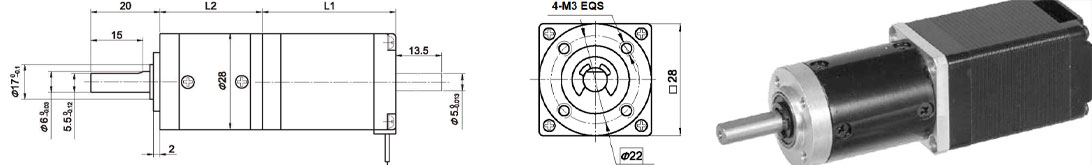

Kích thước

Hộp số hành tinh

Chất liệu nhẫn

kim loại

Mang ở đầu ra

Vòng bi

Tối đa. Tải xuyên tâm (10mm từ mặt bích)

35N

Tối đa. tải dọc trục

25N

Hành trình xuyên tâm của trục (gần mặt bích)

0,07mm

Hành trình dọc trục của trục

.30,3 mm

Phản ứng dữ dội khi không tải

1,5°

Dữ liệu kỹ thuật

Thông số kỹ thuật động cơ bước lai 28STH

Mẫu số

Điện áp định mức

Hiện tại/Pha

Điện trở/Pha

Điện cảm/Pha

Giữ Torgue

# khách hàng tiềm năng

Quán tính rôto

cân nặng

Chiều dài L1

Tối đa. Tỷ số truyền

Trục đơn

V.

A

Ω

mH

g.cm

g-m2

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

1:189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

1:189

A Trục đơn, B Trục đôi

Thông số kỹ thuật hộp số hành tinh 28JXS40K

Tỷ lệ giảm

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Số lượng bánh răng

1

2

3

4

Chiều dài (L2) mm

31

40.1

49

57.9

Tối đa. mô-men xoắn định mức kg. cm

12

20

32

40

Mô-men xoắn cho phép trong thời gian ngắn kg.cm

36

60

96

120

% hiệu suất

0.9

0.81

0.73

0.66

cân nặng g

60

85

95

110

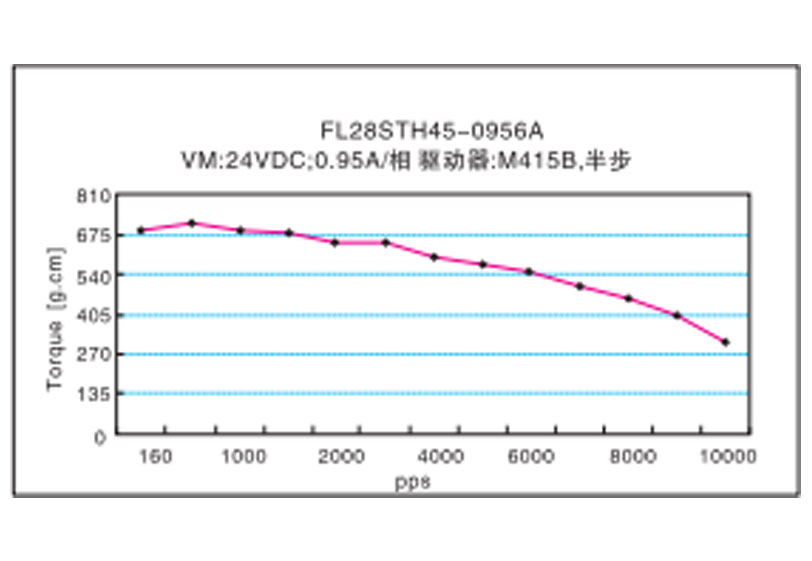

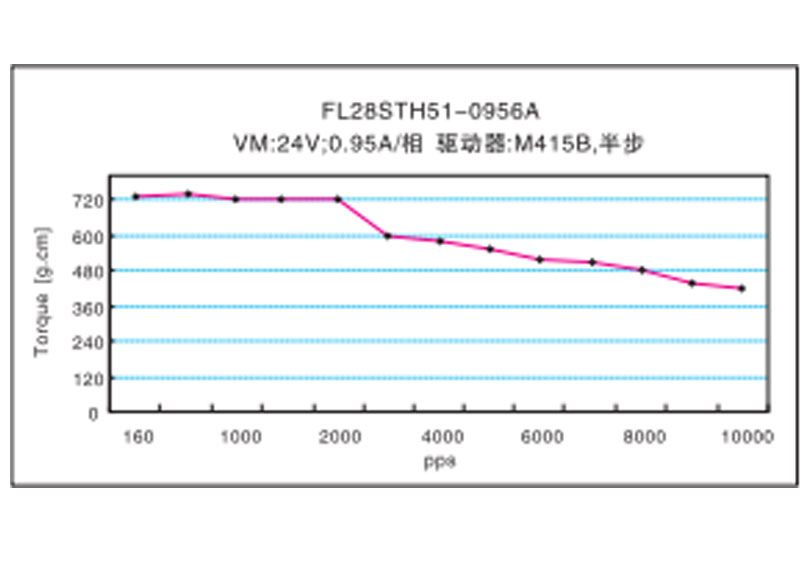

Đặc tính mô-men xoắn tần số
