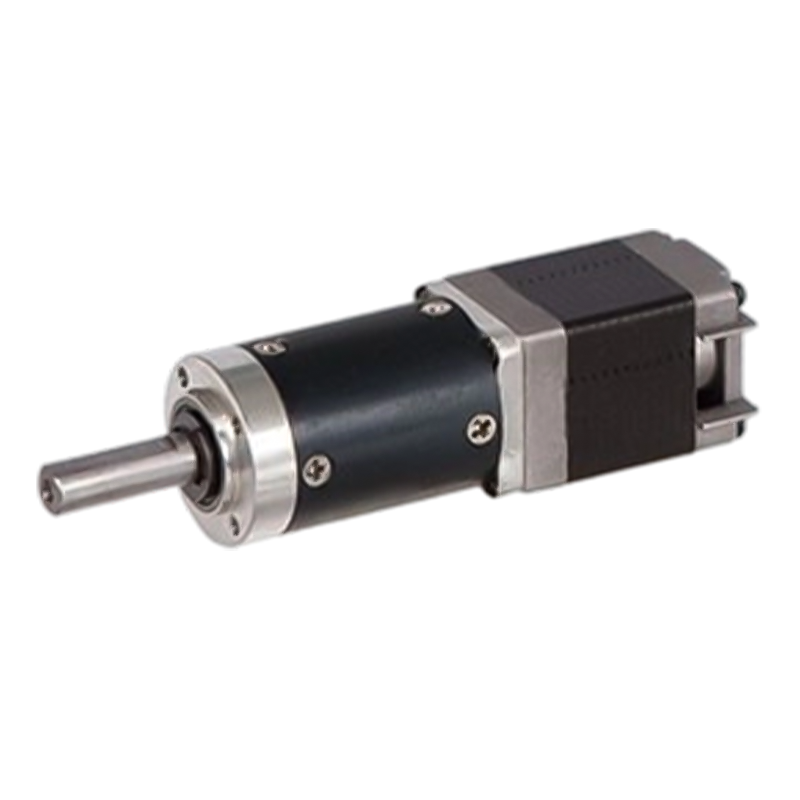

Động cơ bước bánh răng hành tinh 22JXS20K/20STH 0,6N.m~2.0N.m

Động cơ bước bánh răng hành tinh 22JXS20K/20STH 0,6N.m~2.0N.m

Sản phẩm 22JXS20K/20STH là bộ giảm tốc tiêu chuẩn có đường kính ngoài 22 mm và phạm vi mô-men xoắn cho phép là 0,6N.m~2,0N.m.
Một số bánh xe hành tinh được phân bổ đều xung quanh bánh xe mặt trời để chia sẻ tải trọng và có thể chịu được mô-men xoắn lớn. Bằng cách thiết kế hợp lý tỷ số truyền của bộ truyền bánh răng hành tinh, mô-men đầu ra của động cơ bước có thể được khuếch đại từ vài lần đến hàng chục lần để đáp ứng yêu cầu truyền động trong các điều kiện tải khác nhau. Bằng cách điều chỉnh tỷ lệ giảm tốc, động cơ bước có thể hoạt động ổn định ở tốc độ thấp hơn, tránh các sự cố lệch tốc độ cao và mở rộng phạm vi tốc độ của hệ thống.

  • Động cơ bước bánh răng hành tinh 22JXS20K/20STH 0,6N.m~2.0N.m

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

Hộp số tiêu chuẩn 22mm,

Phạm vi tải cho phép: 0,6N.m~2.0N.m

Động cơ bước bánh răng hành tinh (Chất liệu bánh răng vòng: Kim loại)

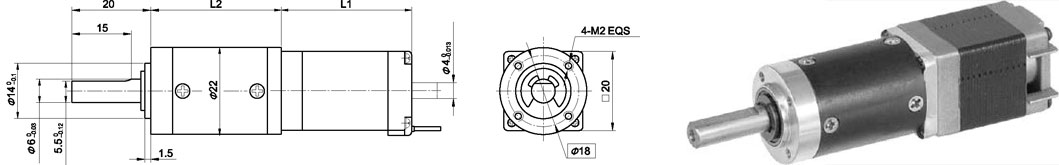

Kích thước

hành tinh

Chất liệu nhẫn

kim loại

Mang ở đầu ra

Vòng bi

Tối đa. Tải xuyên tâm (10mm từ mặt bích)

20N

Tối đa. tải dọc trục

10N

Hành trình xuyên tâm của trục (gần mặt bích)

.080,08 mm

Hành trình dọc trục của trục

.30,3 mm

Phản ứng dữ dội khi không tải

1,5°

Dữ liệu kỹ thuật

Thông số kỹ thuật động cơ bước lai 20STH

Mẫu số

Điện áp định mức

Hiện tại/Pha

Điện trở/Pha

Điện cảm/Pha

Giữ Torgue

# khách hàng tiềm năng

Quán tính rôto

cân nặng

Chiều dài L1

Tối đa. Tỷ số truyền

Trục đơn

V.

A

Ω

mH

g.cm

g-m2

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

1:264

Thông số kỹ thuật hộp số hành tinh 22JXS20K

Tỷ lệ giảm

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Số lượng bánh răng

1

2

3

4

Chiều dài (L2) mm

24.4

33

41.5

49.8

Tối đa. mô-men xoắn định mức kg.cm

6

10

16

20

Mô-men xoắn cho phép trong thời gian ngắn kg.cm

18

30

48

60

% hiệu quả

90%

81%

73%

66%

cân nặng g

35

45

55

65

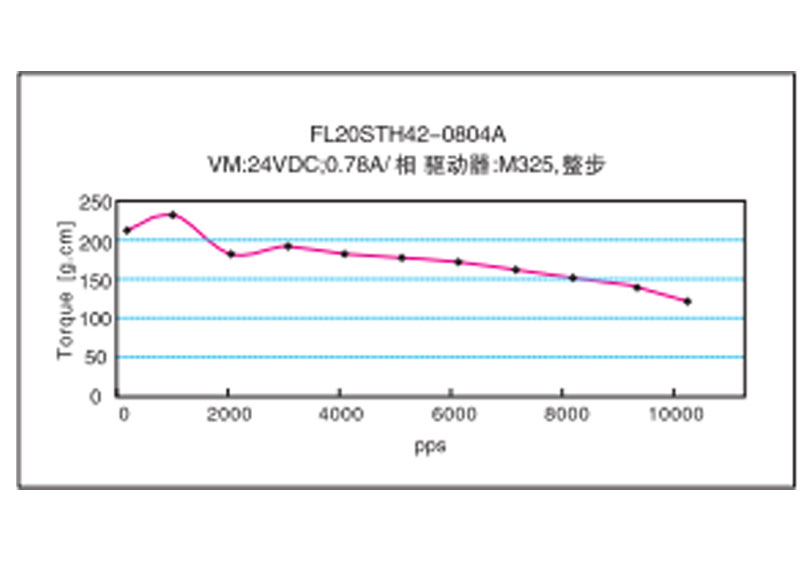

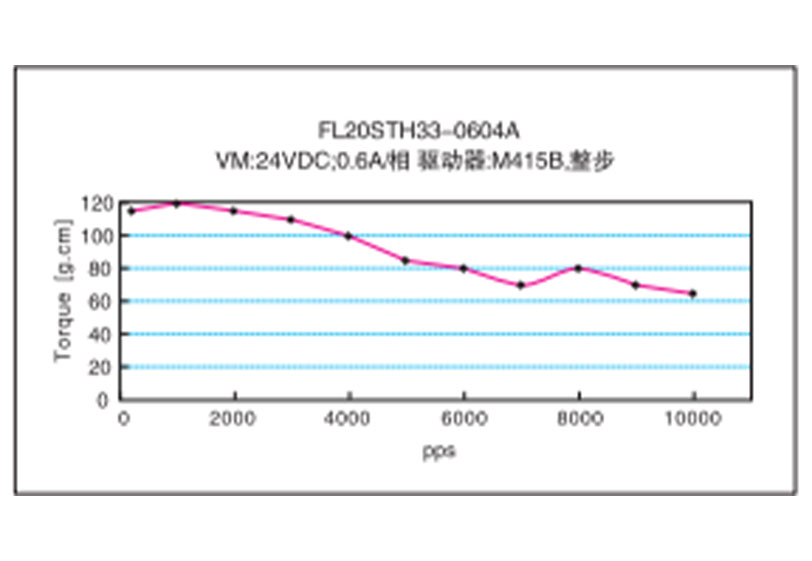

Đặc tính mô-men xoắn tần số
