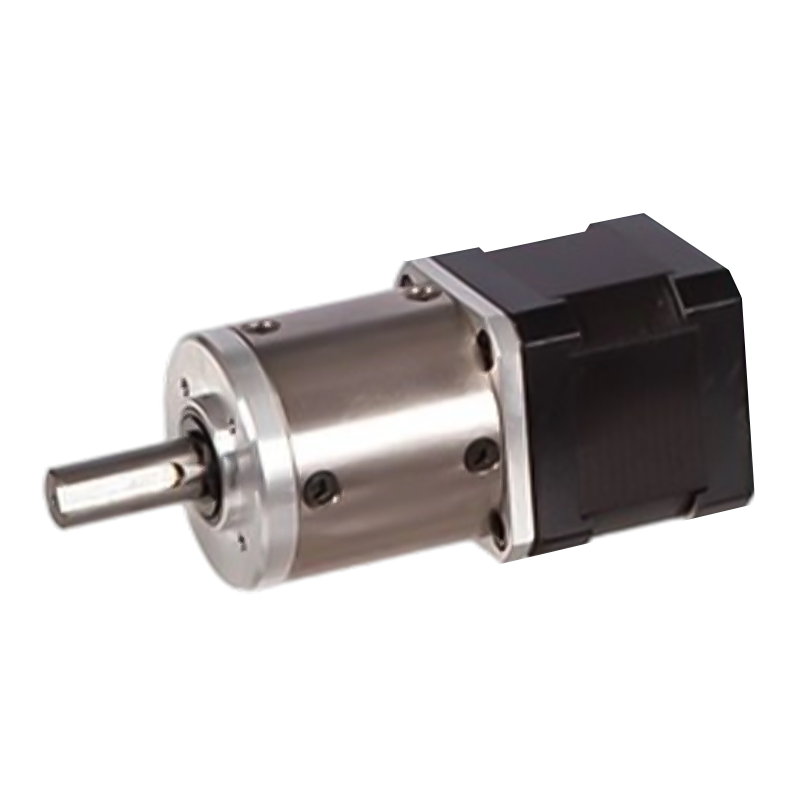

Động cơ bước bánh răng hành tinh 42JXGTS200K/42STH 42mm 6N.m ~ 20N.m

Động cơ bước bánh răng hành tinh 42JXGTS200K/42STH 42mm 6N.m ~ 20N.m

Động cơ bánh răng Star đi bộ lai 42JXGTS200K/42STH là bộ nguồn hiệu suất cao với đường kính ngoài 42 mm và phạm vi mô-men xoắn cho phép: 6N.m~20N.m.
Do đặc tính hiệu quả và bền bỉ, nó có thể giảm chi phí bảo trì và tiêu thụ năng lượng trong quá trình sử dụng, có hiệu suất chi phí cao và có khả năng cạnh tranh mạnh mẽ trong nhiều lĩnh vực ứng dụng nhạy cảm với chi phí. Nó có thể chia nhỏ hơn nữa Góc bước của động cơ bước và cải thiện đáng kể độ chính xác định vị của hệ thống. Ví dụ: hộp số hành tinh chính xác có thể có sai số phút cung nhỏ tới 0,05 phút, khiến chúng đặc biệt phù hợp với máy CNC.

  • Động cơ bước bánh răng hành tinh 42JXGTS200K/42STH 42mm 6N.m ~ 20N.m

+86 0579-86817938-836

[email protected]

42JXGTS200K/42STH

Hộp số hành tinh 42mm

Phạm vi tải cho phép: 6N.m~20N.m

Động cơ bước bánh răng hành tinh (Chất liệu bánh răng vòng: Kim loại)

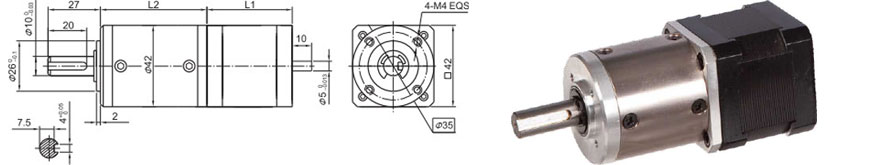

Kích thước

Hộp số hành tinh

Chất liệu nhẫn

kim loại

Mang ở đầu ra

Vòng bi

Tối đa. Tải xuyên tâm (12mm từ mặt bích)

80N

Tối đa. tải dọc trục

30N

Hành trình xuyên tâm của trục (gần mặt bích)

.0,06 mm

Hành trình dọc trục của trục

.30,3 mm

Phản ứng dữ dội khi không tải

1,5°

Dữ liệu kỹ thuật

Thông số kỹ thuật động cơ bước lai 42STH

Mẫu số

Điện áp định mức

Hiện tại/Pha

Điện trở/Pha

Điện cảm/Pha

Giữ Torgue

# khách hàng tiềm năng

Quán tính rôto

cân nặng

Chiều dài L1

Tối đa. Tỷ số truyền

Trục đơn

V.

A

Ω

mH

g.cm

g-m2

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

1:106

A Trục đơn, B Trục đôi

Thông số kỹ thuật hộp số hành tinh 40JXGTS200K

Tỷ lệ giảm

4.44

17

22

65

83

106

247

316

403

515

Số lượng bánh răng

1

2

3

4

Chiều dài (L2) mm

38.2

49.7

60

70.3

Tối đa. mô-men xoắn định mức kg. cmt

60

100

160

200

Mô-men xoắn cho phép trong thời gian ngắn kg.cm

180

300

480

600

% hiệu quả

0.9

0.81

0.73

0.66

cân nặng g

350

450

550

650

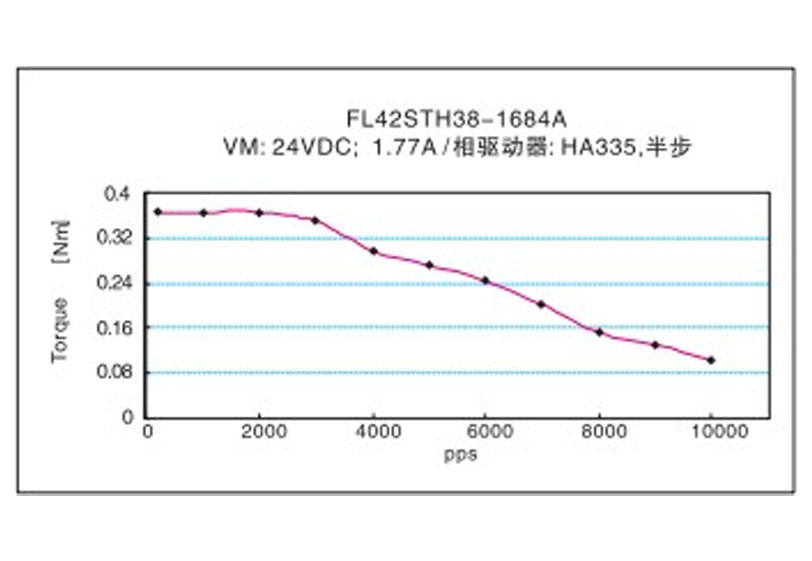

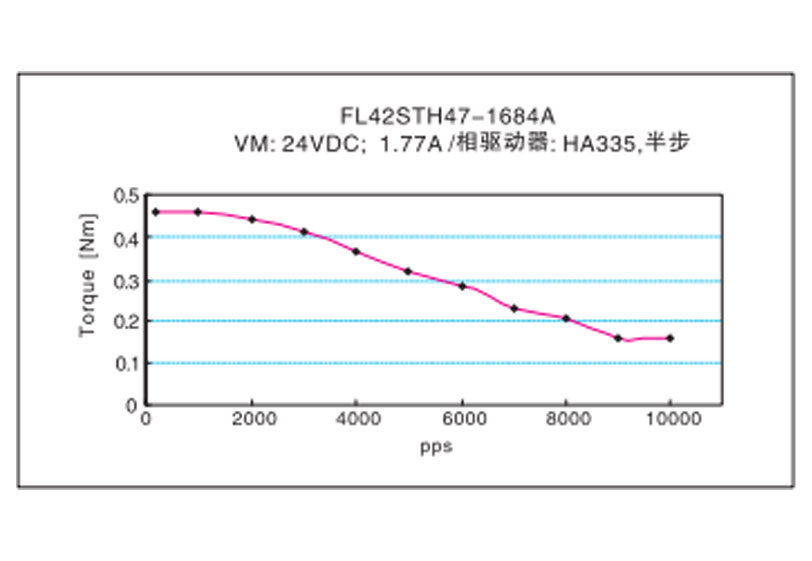

Đặc tính mô-men xoắn tần số
