Hộp số hành tinh 72JX850K 72mm 15-85N.m

Hộp số hành tinh 72JX850K 72mm 15-85N.m

72JX850K có cấu trúc bánh răng hành tinh bằng kim loại với đường kính ngoài 72 mm cho cả công suất mô-men xoắn nhỏ gọn và mô-men xoắn cao. Mô-men xoắn cho phép dao động từ 15N.m đến 85N.m và hỗ trợ điện áp kép 12V/24V để thích ứng với các kịch bản tiết kiệm năng lượng khác nhau.
Tỷ số truyền của hộp số hành tinh một cấp thường nằm trong khoảng từ 3-10 và khi sử dụng nối tiếp hộp số hành tinh nhiều tầng, tỷ số truyền có thể đạt tới hàng chục hoặc thậm chí hàng trăm, có thể đáp ứng các yêu cầu của các thiết bị khác nhau về tỷ số truyền. So với hộp số trục song song thông thường, hộp số hành tinh có thể có khối lượng nhỏ hơn từ 30% đến 50% và trọng lượng nhẹ hơn hộp số trục song song thông thường có cùng tỷ số truyền và khả năng chịu tải, giúp dễ dàng lắp đặt và triển khai trong các thiết bị có không gian hạn chế.

  • Hộp số hành tinh 72JX850K 72mm 15-85N.m

+86 0579-86817938-836

[email protected]

Hộp số hành tinh 72mm 72JX850K

Hộp số hành tinh 72mm,

Phạm vi tải cho phép: 15N.m〜85N.m

Hộp số hành tinh

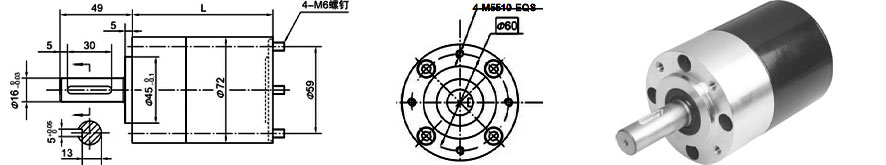

Kích thước

tham số

Thông số tỷ số truyền

Tỷ số truyền

Kích thước L

Giai đoạn 1

3,7 ~ 6,75

56

Giai đoạn 2

14 ~46

75.5

Giai đoạn 3

51 ~ 308

95.5

tham số

tham số

Giai đoạn 1

Giai đoạn 2

Giai đoạn 3

Hiệu suất truyền tải

90%

81%

73%

Mô-men xoắn dung sai định mức

15N.m

45N.m

85N.m

Mô-men xoắn chịu đựng nhất thời tối đa

Ba lần mô-men xoắn định mức

Nhiệt độ hoạt động

-10oC~ 80oC

Độ ẩm môi trường xung quanh hoạt động

20% 〜85%RH

Đề nghị tốc độ đầu vào

4000 vòng/phút

Hướng đầu vào và đầu ra

Cùng hướng

Dữ liệu kỹ thuật

Vật liệu nhà ở

kim loại

Mang ở đầu ra

Vòng bi

Tối đa. Tải xuyên tâm (10mm từ mặt bích)

320N

Tối đa. tải dọc trục

160N

Hành trình xuyên tâm của trục (gần mặt bích)

.080,08mm

Hành trình dọc trục của trục

.40,4mm

Phản ứng dữ dội khi không tải

.51,5 °

Lực ép trục, tối đa

400N
