Trang chủ / sản phẩm / Hộp số / Hộp số hành tinh có độ ồn thấp / Hộp số hành tinh có độ ồn thấp 56JXL300K 56mm 300N

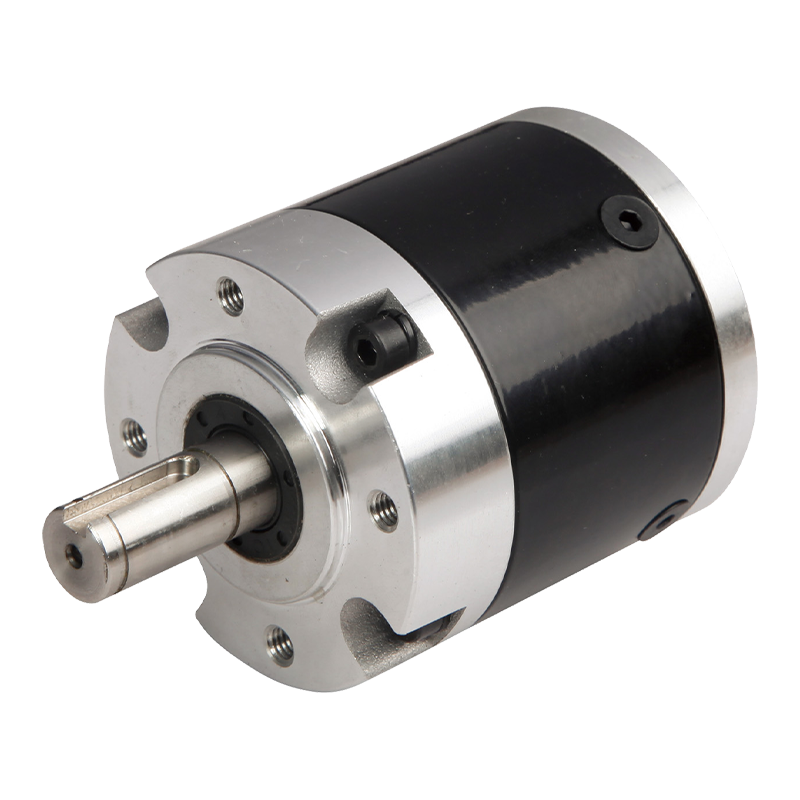

Hộp số hành tinh có độ ồn thấp 56JXL300K 56mm 300N

Hộp số hành tinh có độ ồn thấp 56JXL300K 56mm 300N

Hộp số hành tinh có độ ồn thấp 56JXL300K là sản phẩm hiệu suất cao được thiết kế đặc biệt cho các ứng dụng có độ chính xác cao và độ ồn thấp. Hộp số này có cấu trúc bánh răng hành tinh có độ ồn thấp, răng xoắn ốc 56mm, cho phép phạm vi mô-men xoắn từ 3N.m đến 30N.m, khiến hộp số này phù hợp với nhiều thiết bị tự động hóa công nghiệp và máy móc chính xác. Chất liệu vỏ bao gồm các răng xoắn bằng kim loại và nhựa, đảm bảo độ chắc chắn và bền bỉ. Loại ổ trục đầu ra là ổ lăn, có tải trọng hướng tâm tối đa cho phép là 200N và tải trọng trục tối đa cho phép là 100N. Hành trình xuyên tâm của trục nhỏ hơn 0,04mm và hành trình dọc trục nhỏ hơn 0,3mm, với độ phản ứng ngược khi không tải là 1,5°. Lực ép trục tối đa là 300N, đảm bảo vận hành ổn định trong điều kiện tải trọng cao. Các thông số tỷ số truyền bao gồm giai đoạn một, hai, ba và bốn, tương ứng với hiệu suất truyền khác nhau và mô men xoắn định mức, đáp ứng yêu cầu của các tình huống ứng dụng khác nhau. Phạm vi nhiệt độ hoạt động là -10°C đến 80°C, với độ ẩm môi trường hoạt động từ 20% đến 85%RH và tốc độ đầu vào khuyến nghị không vượt quá 4000 vòng/phút.

  • Hộp số hành tinh có độ ồn thấp 56JXL300K 56mm 300N

+86 0579-86817938-836

[email protected]

Hộp số hành tinh 56mm 56JXL300K

Hộp số hành tinh có độ ồn thấp 56mm,

Phạm vi tải cho phép: 3N.m〜30N.m

Hộp số hành tinh có độ ồn thấp

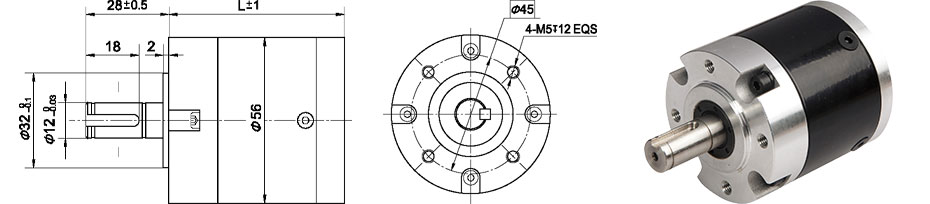

Kích thước

tham số

Thông số tỷ số truyền

Tỷ số truyền

Kích thước L

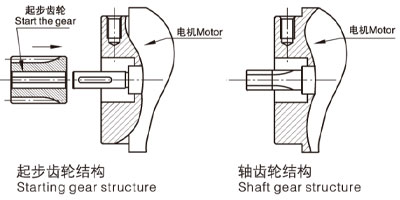

Răng trục, kết cấu ban đầu

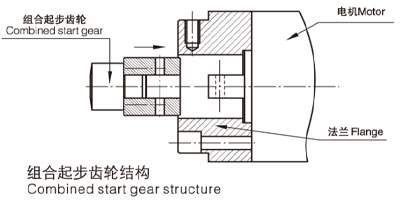

Cấu trúc khởi đầu kết hợp

Giai đoạn 1

4,2 ~ 9

47

64

Giai đoạn 2

15 ~ 38

59

72

Giai đoạn 3

54 ~ 163

78

91

Giai đoạn 4

196 ~ 691

90

103

tham số

tham số

Giai đoạn 1

Giai đoạn 2

Giai đoạn 3

Giai đoạn 4

Hiệu suất truyền tải

0.9

0.81

0.73

0.66

Mô-men xoắn dung sai định mức

3N.m

12N.m

20N.m

30N.m

Mô-men xoắn chịu đựng nhất thời tối đa

Ba lần mô-men xoắn định mức

Nhiệt độ hoạt động

-10oC~ 80oC

Độ ẩm môi trường xung quanh hoạt động

20%~85%RH

Đề nghị tốc độ đầu vào

4000 vòng/phút

Hướng đầu vào và đầu ra

Cùng hướng

Dữ liệu kỹ thuật

Vật liệu nhà ở

Meta"Nhựa xoắn ốc

Mang ở đầu ra

Vòng bi

Tối đa. Tải xuyên tâm (10mm từ mặt bích)

200N

Tối đa. tải dọc trục

100N

Hành trình xuyên tâm của trục (gần mặt bích)

.040,04mm

Hành trình dọc trục của trục

.30,3 mm

Phản ứng dữ dội khi không tải

.51,5 °

Lực ép trục, tối đa

300N

Sơ đồ kết hợp động cơ

mô-đun

Số răng

Giai đoạn 1

Giai đoạn 2

Giai đoạn 3

Giai đoạn4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
