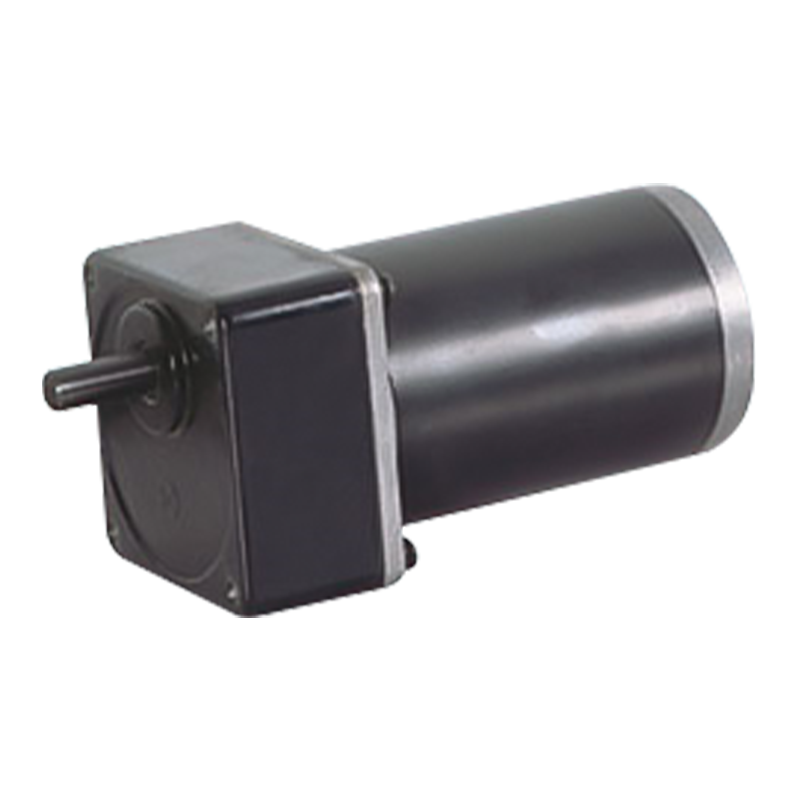

80JB100K/80ZY115 Diesel 10N.m Nam châm vĩnh cửu DC chải động cơ Spur Gear

80JB100K/80ZY115 Diesel 10N.m Nam châm vĩnh cửu DC chải động cơ Spur Gear

80JB100K/80ZY115 là hộp số hành tinh 80mm hiệu suất cao được thiết kế cho nhiều ứng dụng yêu cầu điều khiển mô-men xoắn chính xác. Với tải trọng cho phép là 10N.m, hộp số mang lại hiệu suất truyền động và độ bền cao.
Tốc độ có thể được điều khiển trực tiếp bằng cách điều chỉnh điện áp đầu vào và việc điều chỉnh tốc độ rất đơn giản (chẳng hạn như điều chỉnh điện ápPWM), không có thuật toán điều khiển phức tạp và phù hợp với yêu cầu điều chỉnh tốc độ chi phí thấp. Kết hợp với cảm biến vị trí và hệ thống điều khiển phù hợp, động cơ bánh răng song song được chải có thể đạt được khả năng điều khiển vị trí chính xác hơn. Trong liên kết định vị của dây chuyền sản xuất tự động, các bộ phận cơ khí có thể được định vị chính xác đến vị trí đã chỉ định, nâng cao mức độ tự động hóa và độ chính xác của sản xuất.

  • 80JB100K/80ZY115 Diesel 10N.m Nam châm vĩnh cửu DC chải động cơ Spur Gear

+86 0579-86817938-836

[email protected]

80JB100K/80ZY115

Mặt bích tải trọng cho phép: 10N.m

Động cơ bánh răng DC DC

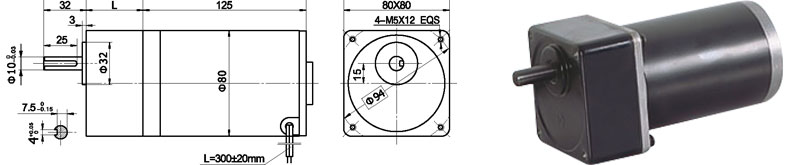

Kích thước

Hộp số tích hợp 80mm, có mô-men xoắn định mức lên tới 10,0 N.m, bánh răng bằng thép kết cấu hợp kim, tất cả đều được trang bị vòng bi.

Dữ liệu kỹ thuật động cơ

LOẠI

Điện áp định mức VDC

Tốc độ không tải r/min

Dòng không tải A

Tốc độ định mức r/min

Mô-men xoắn định mức Nm

Công suất đầu ra W

Dòng điện định mức A

Dừng mô-men xoắn N.m

Gian hàng hiện tại A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Dữ liệu kỹ thuật động cơ bánh răng

Cấu hình Động cơ DC 80ZY115-2420 (Động cơ DC 80ZY115-2420)

Tỷ lệ giảm

3

5

7.5

10

12.5

15

25

30

50

Số lượng bánh răng

2

2

2

2

2

2

3

3

3

Chiều dài (L) mm

32

32

32

32

32

32

43

43

43

Tốc độ không tải r/phút

667

400

267

200

160

133

80

67

40

Tốc độ định mức r/phút

567

340

227

170

136

113

68

57

34

mô-men xoắn định mức N.m

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Tối đa. tải trọng cho phép trong thời gian ngắn N.m

15

15

15

15

15

15

30

30

30

Hướng quay

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

Cấu hình Động cơ DC 80ZY115-2430 (Động cơ DC 80ZY115-2430)

Tỷ lệ giảm

3

5

7.5

10

12.5

15

25

30

50

Số lượng bánh răng

2

2

2

2

2

2

3

3

3

Chiều dài (L) mm

32

32

32

32

32

32

43

43

43

Tốc độ không tải r/phút

1000

600

400

300

240

200

120

100

60

Tốc độ định mức r/phút

800

520

347

260

208

173

104

87

52

mô-men xoắn định mức N.m

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Tối đa. tải trọng cho phép trong thời gian ngắn N.m

15

15

15

15

15

15

30

30

30

Hướng quay

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

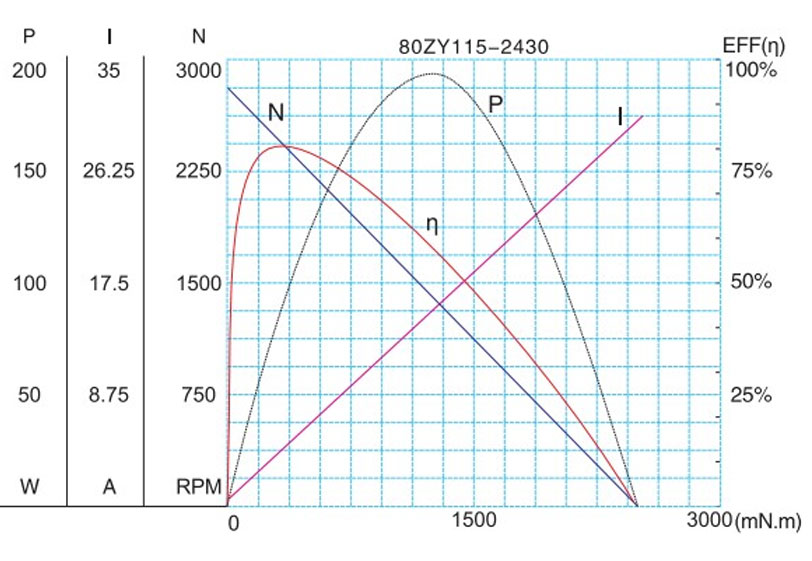

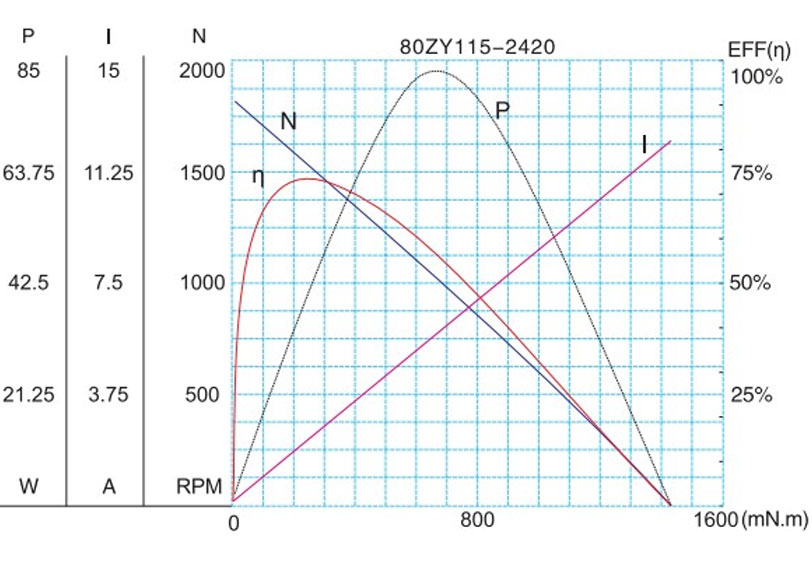

Hình đặc trưng của động cơ

F-13

Các thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.*
