Trang chủ / sản phẩm / Động cơ bánh răng DC chải / Động cơ bánh răng hành tinh DC chải / 82JX1200K/80ZY125 82mm 120N.m Nam châm vĩnh cửu Động cơ bánh răng hành tinh chải DC

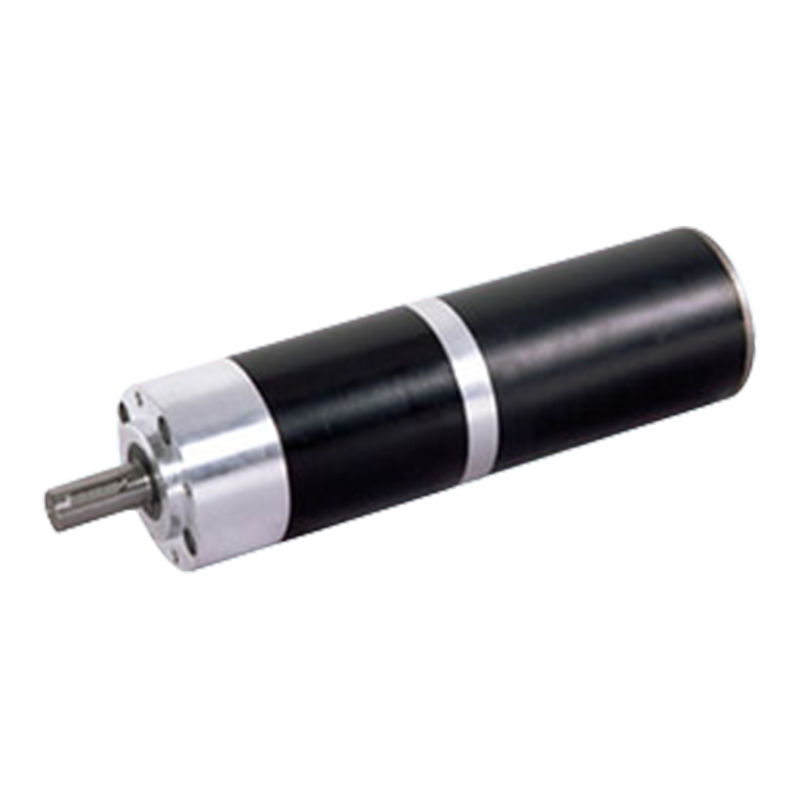

82JX1200K/80ZY125 82mm 120N.m Nam châm vĩnh cửu Động cơ bánh răng hành tinh chải DC

82JX1200K/80ZY125 82mm 120N.m Nam châm vĩnh cửu Động cơ bánh răng hành tinh chải DC

Động cơ bánh răng hành tinh DC nam châm vĩnh cửu được thiết kế với khả năng tương thích điện áp kép 12V/24V để thích ứng với các tình huống tiêu thụ năng lượng khác nhau. Tốc độ không tải 2000-3500 vòng/phút và tỷ số truyền 6-71 có thể điều chỉnh chính xác mô-men xoắn đầu ra (lên tới 120N.m) và tốc độ để đáp ứng yêu cầu về công suất từ ​​các dụng cụ chính xác đến thiết bị hạng nặng. Sự kết hợp giữa quán tính động cơ 274-440 kg·cm2 và mô-men xoắn cực đại 4,4N.m đảm bảo khả năng chống va đập khi tải đột ngột đồng thời phản ứng nhanh với quán tính thấp (khởi động và dừng <3ms). Mức tiêu thụ năng lượng không tải của dòng tĩnh 22-30mA làm nổi bật hiệu suất cao của hệ thống điện từ.

Hệ thống giảm tốc sử dụng cấu trúc bánh răng hành tinh kim loại chia lưới nhiều răng và thực hiện hoạt động ít tiếng ồn thông qua thiết kế chia sẻ tải, đảm bảo độ bền của hộp số trong môi trường khắc nghiệt như bụi và độ ẩm. Sự kết hợp giữa khung kim loại nhỏ gọn (dài 24mm) và mật độ mô-men xoắn 120N.m cho phép nó cân bằng các yêu cầu xung đột về công suất đầu ra cao và tích hợp hệ thống trong các tình huống hạn chế về không gian như dây chuyền sản xuất tự động và thiết bị y tế.

Hệ thống tham số tổng thể hướng đến các tiêu chuẩn kép về độ tin cậy cấp công nghiệp và độ chính xác điều khiển động. Nó đặc biệt thích hợp cho các tình huống truyền động servo yêu cầu khởi động và dừng nhanh, mật độ mô-men xoắn cao và khả năng chịu đựng môi trường, chẳng hạn như bộ nguồn lõi trong khớp robot, bàn xoay chính xác và các lĩnh vực khác.

  • 82JX1200K/80ZY125 82mm 120N.m Nam châm vĩnh cửu Động cơ bánh răng hành tinh chải DC

+86 0579-86817938-836

[email protected]

82JX1200K/80ZY125

Đầu bánh răng hành tinh OD 82mm,

Phạm vi tải cho phép: 120N.m

Động cơ bánh răng hành tinh PM DC (Chất liệu bánh răng vành: Kim loại)

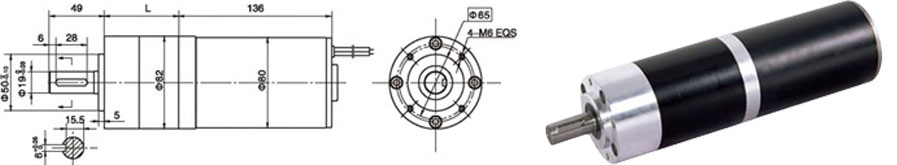

Kích thước

Dữ liệu kỹ thuật động cơ

loại

Điện áp định mức VDC

Tốc độ không tải r/min

Dòng không tải mA

Tốc độ định mức r/min

Mô-men xoắn định mứcN.m

Công suất đầu ra W

Dòng điện định mức mA

Mô-men xoắn dừng mN.m

Gian hàng hiện tại A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Dữ liệu kỹ thuật động cơ bánh răng

Cấu hình Động cơ DC 80ZY125-2420 (Động cơ DC 80ZY125-2420)

Tỷ lệ giảm

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Số lượng bánh răng

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Chiều dài (L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Tốc độ không tải r/min

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Tốc độ định mức r/min

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Mô-men xoắn định mức Nm

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Tối đa. tải trọng cho phép trong thời gian ngắn N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Cấu hình Động cơ DC 80ZY125-2435 (Động cơ DC 80ZY125-2435)

Tỷ lệ giảm

4

7

14

19

25

32

50

64

71

90

116

152

195

Số lượng bánh răng

1

1

2

2

2

2

3

3

3

3

3

3

3

Chiều dài (L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

Tốc độ không tải r/min

875

500

250

184

140

109

70

55

49

39

30

23

18

Tốc độ định mức r/min

688

393

196

145

110

86

55

43

39

31

24

18

14

Mô-men xoắn định mức Nm

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Tối đa. tải trọng cho phép trong thời gian ngắn N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

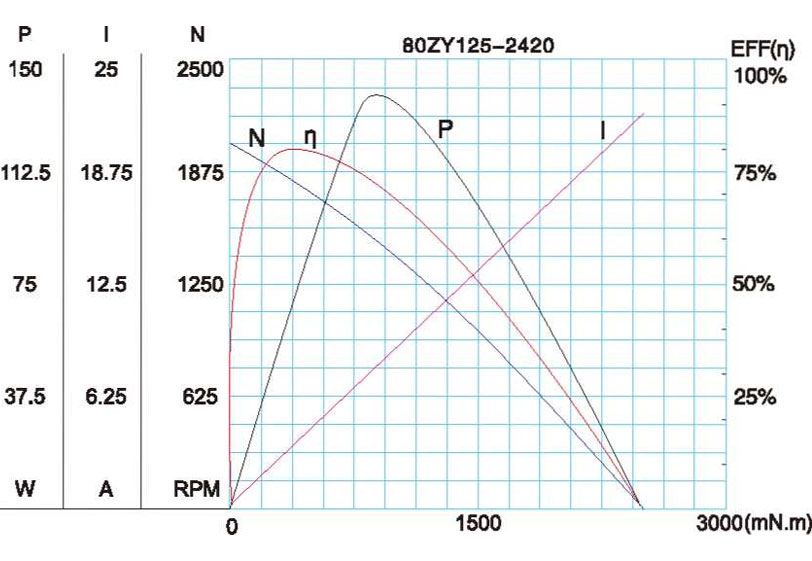

Hình đặc trưng của động cơ

A-34

Các thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.*
